پچ پنل فیبر نوری یکی از تجهیزات پسیو فیبرنوری است با این تفاوت که پچ پنل های فیبرنوری دارای پورت های مشخص برای اتصال آداپتورهای فیبرنوری هستند اما پورت های پچ پنل شبکه مخصوص کابل های سوکت دار است.
Patchpanel ها به شما این امکان را می دهند تا بتوانید تمامی کابل های فیبر نوری را به طور منظم در یک محفظه قرار دهید تا اگر زمانی کابل و یا کابل هایی دچار مشکل شدند به طور مشخص بدانید کدام کابل دارای اشکال شده تا به تعمیر همان کابل بپردازید.
پچ پنل های فیبرنوری به دو گروه پچ پنل های رکمونت و دیواری تقسیم می شوند.
پچ پنل های رکمونت
پچ پنل های رکمونت، برای استفاده در رک ها طراحی شده اند. کابل های فیبرنوری به شکل افقی داخل پچ پنل قرار گرفته و مانند کشو برای دسترسی آسان به کابل های فیبرنوری باز و بسته می شوند.
اجزا پچ پنل فیبرنوری
- بدنه: عموما فلزی بوده و دارای امکانات نصب بر روی دیوار یا داخل رک را دارند.
- محل ورود کابل: در پشت یا کناره پچ پنل سوراخ هایی جهت ورود کابل تعبیه می شود.
- محل نصب آداپتور: سوراخ یا مکان بازی است که آداپتور های فیبر نوری در آن نصب می گردد.
- کاست: محل قرار گرفتن کریمپ های فیوژن شده و فیکس شدن.
- کریمپ: نگهدارنده فیوژن نوری که از از محل جوش محافظت می کند.

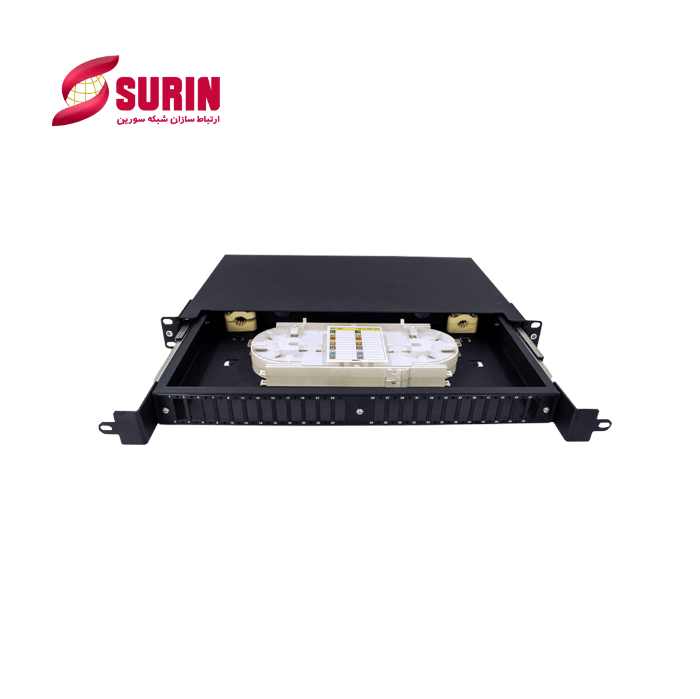

پچ پنل ریلی 48 کور فیبر نوری
پچ پنل ریلی 48 کور فیبرنوری، دارای 24 پورت است و برای آداپتورهای sc با ساختار آداپتور duplex طراحی و تولید شده است.
جنس بدنه ی این پچ پنل از فلز می باشد. اندازه این پچ پنل ها یک و یا دو یونیت است.
لوازم جانبی که می توان به این پچ پنل اضافه نمود کاست فیبرنوری، کریمپ، گلند، تایرپ و درپوش است.
