راهنمای کامل Insertion Loss و Return Loss در کانکتورهای فیبر نوری
| 0

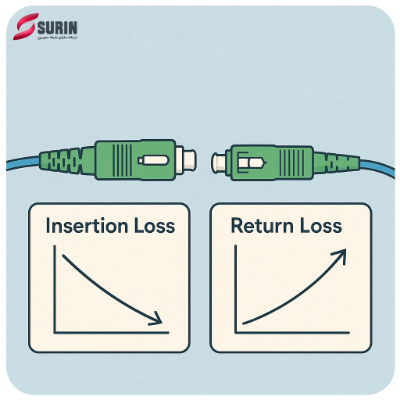

راهنمای کامل Insertion Loss و Return Loss در کانکتورهای فیبر نوری

همان‌طور که می‌دانید، در سیستم‌های ارتباطی نوری، حجم زیادی از کابل‌های فیبر نوری برای اتصال دستگاه‌ها به کار می‌رود. در این میان، کانکتورهای فیبر نوری باید از کیفیت و عملکرد بالایی برخوردار باشند تا شبکه‌ای پایدار و پرسرعت ایجاد شود.

برای ارزیابی کیفیت این کانکتورها، دو پارامتر کلیدی وجود دارد که در عملکرد شبکه بسیار تاثیرگذارند:
Insertion Loss  (افت واردشدگی) و Return Loss (افت بازگشتی).

Insertion Loss  و Return Loss در کانکتور فیبر نوری به چه معناست؟

Insertion Loss  چیست؟

در دنیای مخابرات، Insertion Loss به معنای میزان افت توان سیگنال در اثر قرار گرفتن یک قطعه یا تجهیز در مسیر انتقال (مانند کانکتور فیبر نوری) است. این افت به صورت نسبت ورودی به خروجی سیگنال و بر حسب دسی‌بل (dB) اندازه‌گیری می‌شود.

Insertion Loss گاهی با عنوان اتنوآسیون (Attenuation) نیز شناخته می‌شود که میزان کاهش سیگنال را مشخص می‌کند.

نکته مهم:
هر چه مقدار Insertion Loss کمتر باشد، عملکرد سیستم بهتر است.
برای مثال، افت ۰٫۳ دسی‌بل بهتر از ۰٫۵ دسی‌بل است، زیرا سیگنال با قدرت بیشتری عبور می‌کند.

Return Loss  چیست؟

وقتی یک سیگنال در طول یک خط انتقال حرکت می‌کند، همیشه بخشی از توان آن به دلیل وجود ناپیوستگی‌ها یا ناسازگاری‌ها در مسیر، به سمت منبع بازتاب می‌شود. این ناپیوستگی ممکن است در محل اتصال کانکتور، دستگاه واسط یا بار نهایی خط انتقال رخ دهد.

Return Loss (افت بازگشتی) به معنای کاهش توان سیگنال بازتاب‌شده است. این پارامتر نیز مانند Insertion Loss بر حسب دسی‌بل (dB) اندازه‌گیری می‌شود.

نکته مهم:
هر چه Return Loss بیشتر باشد، میزان بازتاب سیگنال کمتر خواهد بود.
بنابراین، کانکتور فیبر نوری با مقدار بالاتر RL، عملکرد بهتری دارد.

بیشتر بخوانید: پاورمتر فیبر نوری (OPM) چیست؟ بررسی عملکرد و نکات کلیدی

چه عواملی باعث افت عملکرد Insertion Loss و Return Loss می‌شوند؟

در حالت ایده‌آل، اگر کابل پچ فیبر نوری هیچ نوع اتصال یا قطعه‌ی واسط نداشته باشد، افت سیگنال به حداقل می‌رسد. یعنی سیگنال بدون مانع از نقطه A به B منتقل می‌شود. اما در واقعیت، برای انعطاف‌پذیری و ماژولار بودن شبکه، استفاده از کانکتورها ضروری است. و همین موضوع منجر به افزایش IL و کاهش RL می‌شود.

سه عامل اصلی که موجب افت عملکرد کانکتورها می‌شوند عبارت‌اند از:

۱. کیفیت سطح انتهایی (End-face) و تمیزی آن

وجود هرگونه نقص در سطح انتهایی فیبر نوری—مانند خط و خش، ترک، چاله یا آلودگی ذرات—می‌تواند تأثیر مستقیم بر عملکرد انتقال سیگنال بگذارد.

هر بی‌نظمی که مانع عبور نور بین دو فیبر شود، باعث افزایش Insertion Loss و کاهش Return Loss می‌شود. به همین دلیل، تمیزی کامل و کیفیت سطح انتهایی کانکتورها بسیار حیاتی است.

کیفیت سطح انتهایی

۲. ناهماهنگی یا Misalignment بین دو هسته فیبر

وظیفه اصلی کانکتور، نگه داشتن دقیق فیبرها است تا هسته‌ی یک فیبر به‌طور کامل و دقیق با هسته‌ی فیبر مقابل خود تراز شود. این تراز دقیق باعث می‌شود که کانکتورها به خوبی به یکدیگر متصل شوند و نور به بهترین شکل انتقال یابد.

معمولاً هر چه قطر سوراخ فِرول (Ferrule) کوچکتر باشد، مرکز فیبر بهتر در آن جای می‌گیرد و تراز دقیق‌تر انجام می‌شود. اما اگر سوراخ فرول به‌درستی مرکز نباشد، فیبر نیز به‌طور کامل در مرکز قرار نمی‌گیرد.

در نتیجه، اگر هسته‌های دو فیبر نوری دقیقاً روی هم قرار نگیرند، نور به‌درستی عبور نمی‌کند و این موضوع باعث افزایش Insertion Loss و کاهش Return Loss می‌شود.

ناهماهنگی یا Misalignment بین دو هسته فیبر

۳. تماس ضعیف هسته به هسته (Poor Core-to-Core Contact)

برای دستیابی به افت واردشدگی (Insertion Loss) پایین و افت بازگشتی (Return Loss) بالا، باید تماس بهینه و دقیقی بین هسته‌های دو فیبر ایجاد و حفظ شود. کیفیت این تماس به نوع و روش صیقل دادن سطح انتهایی کانکتور بستگی دارد.

انواع مختلف کانکتورها با روش‌های صیقل‌کاری متفاوت، عملکرد متفاوتی در میزان IL و RL دارند:

  • PC (Physical Contact)،
  • UPC (Ultra Physical Contact)،
  • APC (Angled Physical Contact)

معمولاً میزان Insertion Loss برای این سه نوع کمتر از ۰٫۳ دسی‌بل است.

  • UPC به دلیل داشتن کوچک‌ترین فاصله هوایی (Air Gap)، کمترین مقدار IL را دارد.
  • APC به علت داشتن سطح انتهایی با زاویه (Beveled End-face)، بیشترین مقدار Return Loss را به‌دست می‌آورد.

اگر قصد انتخاب نوع مناسب کانکتور فیبر نوری را دارید، آشنایی با ویژگی‌ها و تفاوت‌های PC، UPC و APC به شما کمک خواهد کرد.

 تماس ضعیف هسته به هسته

چگونه می‌توان افت کانکتورهای فیبر نوری را کاهش داد؟

استفاده از کانکتورهای با کیفیت و تست‌شده می‌تواند به نصاب‌ها و مسئولان شبکه کمک کند تا اتصال‌های پرسرعت و با پایداری طولانی‌مدت را فراهم کنند. برای بهینه‌سازی مقدار افت واردشدگی (Insertion Loss) و افت بازگشتی (Return Loss) نکات زیر را مد نظر داشته باشید:

  • تمیزی کانکتورها را حفظ کنید:
    به خصوص قبل و بعد از نصب و تست، تمامی کانکتورها باید کاملاً تمیز باشند. برای این کار از ابزارهای مخصوص پاک‌کردن سطح فرول کانکتورها استفاده کنید تا هیچ گونه گرد و غبار یا آلودگی روی آنها باقی نماند.
  • حداقل کردن خم‌ها و اتصالات غیرضروری:
    از تعداد زیاد خم‌های تند، حلقه‌ها، جوش‌ها و کانکتورهای اضافی خودداری کنید، چرا که این موارد می‌توانند باعث پراکندگی نور و افزایش افت سیگنال شوند. اگر نیاز به پیچیدن فیبر دارید، شعاع خم را تا حد امکان بزرگ در نظر بگیرید.
  • استفاده از کابل‌های کارخانه‌ای با ترمینیشن استاندارد:
    این کابل‌ها طبق دستورالعمل‌های دقیق تولید شده و معمولاً دارای ضمانت‌نامه از سوی کارخانه هستند، که کیفیت و عملکرد بالاتری را تضمین می‌کند.
  • تصمیم‌گیری هوشمندانه درباره بودجه:
    بودجه خود را برای کاهش "افت توان" یا موجودی کابل‌ها مدیریت کنید. خرید کابل‌های فیبر نوری ارزان‌قیمت و بی‌کیفیت ممکن است در آینده باعث هزینه‌های بیشتری شود.

جمع‌بندی

برای ارزیابی دقیق‌تر و جامع‌تر عملکرد کانکتورهای فیبر نوری، لازم است که هر دو پارامتر Insertion Loss و Return Loss را اندازه‌گیری و بررسی کنیم. این اندازه‌گیری‌ها می‌توانند وجود ناهماهنگی‌های امپدانسی در پایه‌های گیرنده و فرستنده، کانکتورها، و سایر ناپیوستگی‌ها را مشخص کنند و به بهبود کیفیت شبکه کمک کنند.


راهنمای کامل انواع تقویت‌کننده فیبر نوری در سری FMT
| 0

راهنمای کامل انواع تقویت‌کننده فیبر نوری در سری FMT

تقویت‌کننده‌های نوری سری FMT با قابلیت سفارشی‌سازی در پارامترهایی مانند بهره (Gain)، توان خروجی، توان ورودی، نوع کانکتور، نوع پکیجینگ و...، پاسخگوی نیازهای متنوع در پروژه‌های نوری هستند. این تجهیزات همچنین از مدیریت تصویری و کنترل از راه دور پشتیبانی می‌کنند که بهره‌وری و نظارت لحظه‌ای بر عملکرد شبکه را تسهیل می‌کند.
بررسی تفاوت معماری‌های P2P و PON در شبکه‌های FTTH: انتخاب بهتر کدام است؟
| 0

بررسی تفاوت معماری‌های P2P و PON در شبکه‌های FTTH: انتخاب بهتر کدام است؟

با رشد چشمگیر نیاز کاربران به اینترنت پرسرعت و توسعه زیرساخت‌های ارتباطی، استفاده از شبکه‌های فیبر نوری تا خانه (FTTH) به یکی از مهم‌ترین راهکارهای ارائه اینترنت پایدار و باکیفیت تبدیل شده است. این فناوری با اتصال مستقیم فیبر نوری به منازل و سازمان‌ها، سرعت انتقال داده را به‌طور محسوسی افزایش می‌دهد.
در پیاده‌سازی این نوع شبکه‌ها، دو معماری اصلی وجود دارد که نقش کلیدی در طراحی ساختار ارتباطی ایفا می‌کنند: معماری نقطه به نقطه (P2P) و معماری نقطه به چند نقطه (P2MP) که اغلب با عنوان شبکه PON (Passive Optical Network) شناخته می‌شود.
در این مقاله به مقایسه دقیق این دو مدل معماری در زیرساخت FTTH می‌پردازیم و بررسی می‌کنیم که کدام گزینه انتخاب مناسب‌تری برای توسعه شبکه‌های فیبر نوری امروزی است.

معماری P2P در شبکه‌های FTTH چیست؟

در معماری  P2P (نقطه به نقطه)، هر کاربر از طریق یک فیبر نوری اختصاصی به صورت مستقیم به تجهیزات مرکزی شبکه متصل می‌شود. در این ساختار، بین مرکز توزیع شبکه (OLT) و محل استقرار کاربر، یک مسیر فیبر نوری مجزا و مستقل وجود دارد که هیچ کاربری در آن مسیر شریک نیست. این مدل اتصال باعث می‌شود کاربران از پهنای باند ثابت و بدون افت کیفیت بهره‌مند شوند.
معماری P2P معمولاً در شبکه‌های نوری فعال (Active Optical Network) مورد استفاده قرار می‌گیرد؛ شبکه‌هایی که در آن‌ها تجهیزات فعال مانند سوئیچ‌ها، روترها و ماژول‌های نوری تقویت‌کننده در مسیر داده حضور دارند و وظیفه مدیریت و تقویت سیگنال‌ها را بر عهده دارند.

مطلب پیشنهادی: معرفی ماژول فیبر نوری +40G QSFP و انواع آن

مزایا و معایب معماری P2P در شبکه‌های فیبر نوری

معماری نقطه به نقطه (P2P) مزایای فنی قابل‌توجهی دارد که آن را به گزینه‌ای ایده‌آل برای برخی سناریوهای خاص تبدیل می‌کند:

  • پهنای باند اختصاصی برای هر کاربر: در این مدل، هر کاربر از یک مسیر فیبر مجزا استفاده می‌کند که باعث می‌شود کیفیت اتصال و سرعت انتقال داده همواره پایدار، سریع و بدون افت باقی بماند.
  • اتصالی پایدار و بدون تداخل: به دلیل مسیر اختصاصی بین کاربر و مرکز شبکه، مشکلاتی مانند تداخل سیگنال یا کاهش کیفیت در ساعات اوج مصرف عملاً وجود ندارد.
  • مناسب برای کاربردهای حساس و سازمانی: معماری P2P انتخابی ایده‌آل برای ارتباط بین مراکز داده، خطوط ارتباطی اختصاصی سازمان‌ها، خدمات ابری، و سایر کاربردهایی است که نیاز به پهنای باند بالا و تأخیر بسیار پایین دارند.

با این حال، این نوع معماری چالش‌هایی نیز دارد:

  • برای هر کاربر به فیبر نوری جداگانه و تجهیزات فعال مجزا نیاز است که هزینه‌های نصب، توسعه و نگهداری شبکه را به‌طور قابل توجهی افزایش می‌دهد.
  • مدیریت شبکه‌های P2P در مقیاس‌های وسیع پیچیده‌تر است و در پروژه‌هایی با تعداد زیاد کاربر، از نظر اقتصادی چندان مقرون‌به‌صرفه نیست.

مغماری P2P

معماری PON (P2MP) چیست و چگونه کار می‌کند؟

در مقابل معماری P2P، معماری PON  یا «Passive Optical Network» که به آن معماریP2MP (Point-to-Multipoint)  نیز گفته می‌شود، راهکاری مقرون به صرفه‌تر و گسترده‌تر برای شبکه‌های FTTH  به شمار می‌آید. در این مدل، از فیبر نوری مرکزی که تا نزدیکی کاربران کشیده شده، با استفاده از تجهیزات غیرفعال به نام اسپلیتر (Splitter) سیگنال به چندین کاربر تقسیم می‌شود.

اسپلیترها بدون نیاز به برق یا تجهیزات فعال عمل می‌کنند و امکان ارسال داده از یک فیبر به چندین مقصد را فراهم می‌آورند. این یعنی به جای اختصاص دادن یک فیبر برای هر کاربر، از یک فیبر مرکزی می‌توان به چندین خانه یا محل کسب و کار خدمات ارائه داد.

مطلب پیشنهادی: آشنایی با فناوری GPON، XG PON ،XGS PON و تفاوت آن‌ها با یکدیگر

معماری P2MP

مزایای معماری  PON

  • کاهش چشمگیر هزینه‌ها: با اشتراک‌گذاری یک فیبر برای چندین کاربر، هزینه‌های نصب کابل و تجهیزات تا حد زیادی کاهش می‌یابد.
  • مقیاس‌پذیری بالا: می‌توان به راحتی و بدون نیاز به تغییرات گسترده، تعداد کاربران بیشتری را به شبکه اضافه کرد.
  • نگهداری ساده‌تر: عدم نیاز به تجهیزات فعال بین مرکز و کاربران، موجب کاهش هزینه‌های نگهداری و بهبود قابلیت اطمینان شبکه می‌شود.
  • مناسب برای پوشش گسترده: در مناطقی که تعداد کاربران زیاد است و نیاز به اینترنت پرسرعت دارند، معماری PON بهترین گزینه محسوب می‌شود.

Passive Optical Network

مقایسه هزینه و کارایی معماری‌های P2P و PON در FTTH

یکی از مهم‌ترین فاکتورهای انتخاب معماری مناسب برای شبکه FTTH، هزینه‌های نصب و نگهداری است. در معماری P2P، هر کاربر به تجهیزات و کابل‌کشی مستقل نیاز دارد. این موضوع به خصوص در مناطق شهری یا پرجمعیت می‌تواند به سرعت هزینه‌های پروژه را بالا ببرد. علاوه بر این، نگهداری و عیب‌یابی چنین شبکه‌ای به دلیل حجم زیاد کابل‌ها و تجهیزات فعال، پیچیده و پرهزینه خواهد بود.

اما معماری PON به دلیل استفاده از اسپلیترهای غیرفعال، میزان کابل‌کشی و تجهیزات فعال را کاهش می‌دهد و به همین خاطر از نظر اقتصادی گزینه‌ای بهینه برای ارائه خدمات اینترنتی به تعداد بالای کاربران است. با این حال، در PON پهنای باند مشترک بین چندین کاربر تقسیم می‌شود و این موضوع می‌تواند باعث کاهش کیفیت در ساعات اوج مصرف شود.

جدول مقایسه معماری‌های P2P و PON

ویژگی

P2P  (نقطه به نقطه)

PON  (نقطه به چند نقطه)

تعداد فیبر

هر کاربر فیبر اختصاصی دارد

یک فیبر برای چند کاربر

هزینه نصب

بالا

پایین

پهنای باند

اختصاصی و پایدار

اشتراکی و ممکن است ناپایدار شود

مقیاس‌پذیری

کم‌تر

بسیار بالا

تجهیزات فعال

نیاز دارد

اسپلیتر غیرفعال، تجهیزات فعال محدود

نگهداری

پیچیده‌تر و پرهزینه‌تر

ساده‌تر و اقتصادی‌تر

کاربردهای مناسب

مراکز داده، سازمان‌های بزرگ

اینترنت خانگی، پوشش گسترده کاربران



چالش‌ها و مشکلات معماری PON (P2MP) در FTTH و راهکارهای آن

با وجود مزایای فراوان معماری PON، چند چالش مهم نیز در پیاده‌سازی و بهره‌برداری آن وجود دارد:

۱. مدیریت پهنای باند (Bandwidth Management)

در شبکه‌های PON، پهنای باند میان چندین کاربر به اشتراک گذاشته می‌شود. در شرایطی مانند پخش ویدیوهای با کیفیت بالا (HD) یا دانلود فایل‌های حجیم، ترافیک زیادی بر شبکه تحمیل می‌شود. اگر تخصیص منابع به درستی مدیریت نشود، ممکن است کیفیت سرویس کاهش یافته و تجربه کاربری نامطلوب شود.

۲. تأخیر و نوسان در انتقال داده (Latency & Jitter)

در کاربردهایی مانند تماس‌های ویدیویی، بازی‌های آنلاین و ویدیو کنفرانس، انتقال سریع و بدون تأخیر داده‌ها اهمیت زیادی دارد. معماری PON به دلیل اشتراک پهنای باند و نحوه مدیریت انتقال داده، ممکن است در این زمینه با تأخیر و نوسان مواجه شود که کیفیت خدمات را کاهش می‌دهد.

۳. مدیریت پویا و تعداد کاربران (Dynamic User Management)

تعداد کاربران در شبکه PON ممکن است تغییر کند؛ مثلاً در ساعات اوج مصرف یا به‌دلیل جابجایی مشترکان. سیستم باید به صورت دینامیک پهنای باند را بازتخصیص دهد تا عملکرد شبکه پایدار باقی بماند. این موضوع نیازمند تجهیزات پیشرفته و سیستم‌های مدیریت هوشمند است.

PON Challange

راهکارهای بهینه‌سازی معماری PON برای افزایش کیفیت سرویس

برای رفع این چالش‌ها، فناوری‌های مختلفی توسعه یافته‌اند که در تجهیزات OLT و ONU به کار گرفته شده‌اند:

  • تخصیص پویا پهنای باند (Dynamic Bandwidth Allocation - DBA): این فناوری باعث می‌شود پهنای باند به صورت هوشمند و بر اساس نیاز واقعی کاربران بین آنها تقسیم شود و منابع شبکه بهینه مصرف شوند.
  • کیفیت خدمات (Quality of Service - QoS): با اولویت‌بندی داده‌ها، سرویس‌هایی مانند تماس صوتی و ویدیو با کیفیت و بدون قطعی ارائه می‌شوند.
  • کاهش تأخیر، نوسان و از دست رفتن بسته‌های داده (Packet Loss): این امر به بهبود تجربه کاربری و پایداری شبکه کمک می‌کند.

نتیجه‌گیری؛ کدام معماری برای FTTH مناسب‌تر است؟

انتخاب بین معماری P2P و PON بستگی زیادی به شرایط پروژه، تعداد کاربران، بودجه و نیازهای شبکه دارد. اگر نیاز به پهنای باند اختصاصی بالا و عملکرد پایدار در همه زمان‌ها دارید و هزینه برایتان اهمیت کمتری دارد، معماری P2P گزینه مناسبی است.

اما اگر به دنبال راهکاری اقتصادی، مقیاس‌پذیر و قابل اطمینان برای پوشش گسترده کاربران هستید، معماری PON بهترین انتخاب محسوب می‌شود. این معماری به دلیل کاهش هزینه‌ها، سادگی نگهداری و قابلیت توسعه سریع، امروزه به پرکاربردترین روش در شبکه‌های FTTH تبدیل شده است.
