پچ پنل چیست و چرا به آن نیاز داریم؟
| 0

پچ پنل چیست و چرا به آن نیاز داریم؟

پچ پنل یکی از اجزای حیاتی در سیستم‌های شبکه است که برای مدیریت و اتصال کابل‌های شبکه یا فیبر نوری به کار می‌رود. این دستگاه به عنوان یک نقطه مرکزی برای اتصال کابل‌ها به دستگاه‌های مختلف سوئیچ‌، روتر، سرور و دیگر تجهیزات استفاده می‌شود. با استفاده از پچ پنل، اتصالات فیزیکی بین این دستگاه‌ها و کابل‌ها برقرار می‌شود، که این امر امکان ارسال و دریافت اطلاعات در شبکه را فراهم می‌کند.

پچ پنل‌ها معمولاً در مکان‌هایی مانند مراکز داده، اتاق‌های سرور و رک‌ها نصب می‌شوند. آن‌ها برای سازماندهی و مدیریت کابل‌های شبکه بسیار مهم هستند و به مدیران شبکه این امکان را می‌دهند که به راحتی سیم‌کشی‌ها را به سرعت و با سهولت متصل یا جدا کرده، اضافه یا تغییر دهند بدون اینکه نیاز به تغییرات مستقیم بر سیم‌کشی‌های اصلی باشد.

پچ پنل‌ها یک راه حل کابل کشی مقرون به صرفه هستند که با استفاده از آن می‌توان مراکز داده را به خوبی سازماندهی نمود.

انواع پچ پنل‌ها

در زیرساخت‌‌های مراکز داده، دو نوع پچ پنل وجود دارد که براساس کابل‌هایی که با آن‌ها سازگار هستند، به گروه‌های زیر تقسیم می‌شوند:

  • پچ پنل فیبر نوری
  • پچ پنل اترنت RG45

پچ پنل‌های فوق در طرح‌ها، پیکربندی‌ها یا تعداد پورت‌های مختلف در بازار موجود هستند، و می‌توان آن‌ها را بر اساس نیازهای مختلف شبکه، سفارشی سازی نمود.

پچ پنل‌های فیبر نوری

پچ پنل فیبر نوری برای مدیریت اتصالات فیزیکی در شبکه‌های فیبر نوری استفاده می‌شوند. این پچ پنل‌ها به عنوان نقطه تقاطع اتصالات در شبکه‌های فیبر نوری عمل می‌کنند و محلی برای فیوژن نمودن کابل‌های فیبر نوری به پیگتیل‌ها می‌باشد. استفاده از پچ پنل فیبر نوری به مدیران شبکه امکان می‌دهد تا اتصالات را به راحتی تغییر داده و در صورت بروز مشکلات هر چه سریع‌تر آن را رفع نمایند. این پچ پنل‌ها باعث افزایش انعطاف‌پذیری و قابلیت اطمینان در زیرساخت‌های شبکه فیبر نوری می‌شوند. پچ پنل‌های فیبر نوری معمولاً در یک رک نصب می‌شوند.

انواع پچ پنل‌های فیبر نوری

پچ پنل استاندارد فیبر نوری: پچ پنل استاندارد فیبر نوری یک دستگاه است که برای اتصال کابل‌های فیبر نوری در مراکز داده، شبکه‌های کامپیوتری و سیستم‌های ارتباطات مورد استفاده قرار می‌گیرد. این پچ پنل‌ها اغلب دارای آداپتورهای LC/SC/MTP هستند که به عنوان اتصال‌های میانی بین کابل‌های اصلی و پچ پنل‌ها استفاده می‌شوند. این پچ پنل‌ها معمولاً دارای یک قاب یا شاسی هستند که در آن ماژول‌های آداپتور یا پنل‌های آداپتور نصب می‌شوند. این پچ پنل‌ها معمولاً در دو نوع single mode و multimode و با گزینه‌های مختلف آداپتور و تعداد پورت‌های متفاوت عرضه می‌شوند تا بتوانند نیازهای مختلف شبکه را برطرف نمایند.

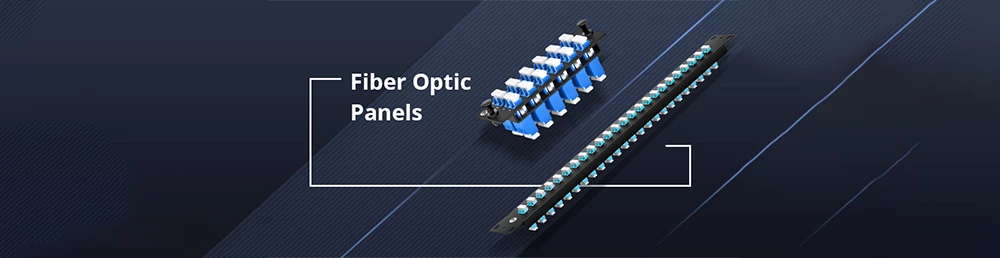

پچ پنل

پچ پنل Breakout: پچ پنل Breakout یک نوع پچ پنل است که به طور خاص برای استفاده در شبکه‌های با دانسیته بالا یا در محیط‌هایی که نیاز به ارتباطات با سرعت بالا مانند 40G-10G و 100G-25G دارند، طراحی شده است. این پچ پنل‌ها به منظور کاهش تعداد کابل و بهبود جریان هوا در مراکز داده و رک‌های سرور استفاده می‌شوند. یکی از ویژگی‌های اصلی پچ پنل‌های Breakout این است که قابلیت اتصال کابل‌های با سرعت بالا را فراهم می‌کنند و از دانسیته بالای کابل‌ها جلوگیری می‌کنند. این پچ پنل‌ها معمولاً دارای مدل‌های مختلفی از جمله single mode و multimode هستند و از طریق آن‌ها می‌توان کابل‌های با سرعت بالا را به صورت منظم و مدیریت شده به سوئیچ‌ها یا تجهیزات دیگر متصل کرد.

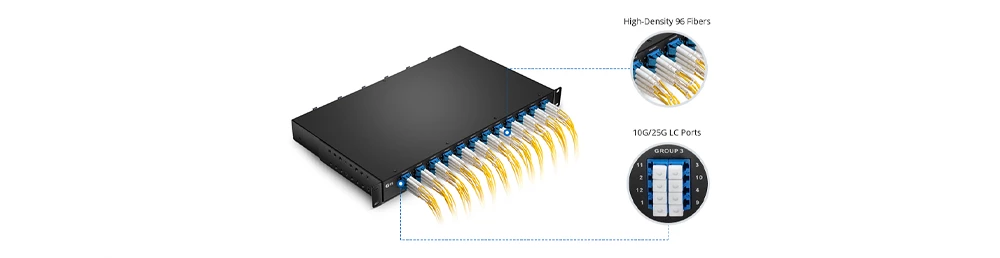

پچ پنل Breakout

پچ پنل ماژولار: پچ پنل ماژولار، این امکان را به کاربران می‌دهد تا با تغییر و جابجایی ماژول‌های آداپتور کوچک، اتصالات را به سادگی تغییر دهند و از این طریق انعطاف‌پذیری بیشتری را در مدیریت شبکه داشته باشند. پچ پنل ماژولار انواع مختلفی دارد و بر اساس نیازهای شبکه، از جمله تعداد و نوع پورت‌ها، نوع کابل‌های مورد استفاده و ویژگی‌های مدیریتی، انتخاب شود.

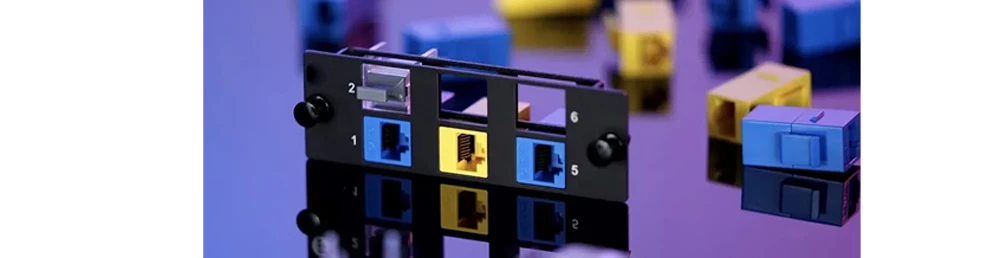

پچ پنل ماژولار

پچ پنل اترنت

همانطور که می‌دانید، کابل‌های پچ کورد اترنت (شبکه) انواع مختلفی دارند که به‌طور عمومی به عنوان Cat5e، Cat6، و Cat6a شناخته می‌شوند. هر یک از این انواع کابل‌ها ویژگی‌ها و مشخصات مختلفی دارند که بر اساس نیازهای شبکه و سرعت انتقال داده‌ها مورد استفاده قرار می‌گیرند. باتوجه به اینکه کابل‌های شبکه انواع گوناگونی دارند، پچ پنل‌های شبکه هم شامل پچ پنل اترنت Cat5e/Cat6/Cat6a، پچ پنل blank keystone، پچ پنل اترنت 110 punch down و... .

یکی از پرطرفدارترین پچ پنل‌های شبکه پچ پنل Cat6 است که به دلیل سادگی و مقرون به صرفه بودن مورد استقبال متخصصین شبکه کاران قرار گرفته است. هنگامی که هنوز تصمیم نگرفته‌اید از چه کابل شبکه‌ای استفاده کنید می‌توانید پچ پنل blank keystone (انتخاب Keyston با کاربر است) را تهیه نمایید تا بتوانید براساس نیازهای شبکه اتصالات ترکیبی را ایجاد نمایید.

نصب پچ پنل‌ها چه فایده‌ای دارد؟

پچ پنل‌ها یکی از اجزای کمّی است که در شبکه‌های مسی و فیبر نوری مورد استفاده قرار می‌گیرد و تقریبا در تمام راه‌اندازی‌های شبکه‌های تجاری از پچ پنل‎‌ها برای نصب کابل‌‌ها استفاده می‌شود.

ویژگی‌های پچ پنل‌

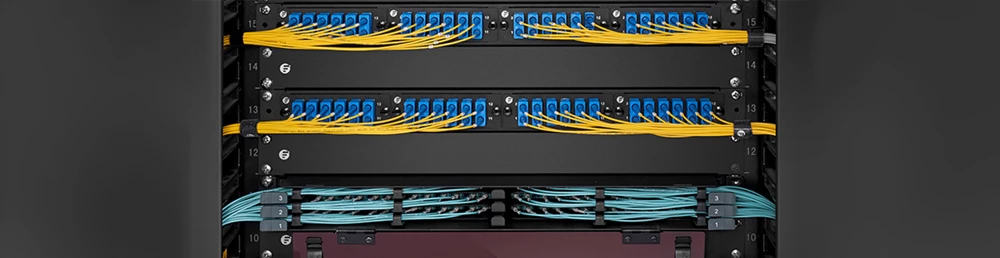

ویژگی‌های پچ پنل‌ها

  1. تعداد پورت‌ها: پچ پنل‌ها دارای پورت‌های مختلفی هستند، از پچ پنل‌های کوچک با تعداد پورت‌های کم تا پچ پنل‌های بزرگ با صدها پورت.
  2. نوع کابل پشتیبانی شده: پچ پنل‌ها ممکن است برای پشتیبانی از کابل‌های فیبر نوری، کابل‌های مسی Cat5e، Cat6، Cat6a و غیره طراحی شوند.
  3. نوع آداپتورها: Patch Panel‌ها برای انواع مختلفی از آداپتورها طراحی شده‌اند.
  4. سازگاری با استانداردها: پچ پنل‌ها معمولاً با استانداردهای صنعتی مختلفی مانند TIA/EIA و ISO/IEC سازگار هستند.
  5. مدیریت کابل: برخی پچ پنل‌ها دارای ویژگی‌های مدیریت کابل مانند نگهدارنده کابل و پنل‌های برچسب‌گذاری شده هستند که کمک می‌کنند کابل‌ها را به صورت منظم و تمیز نگه دارند.
  6. نصب و استفاده آسان: پچ پنل‌ها باید از نظر نصب و استفاده آسان باشند و اجزای آن به راحتی قابل جدا شدن باشد.

سوالات متداول در مورد پچ پنل‌ها

  1. آیا پچ پنل‌ها کیفیت سیگنال‌ها را کاهش می‌دهد؟ برخی بر این باورند که اتصالات بیش از حد بین پچ پنل‌ها، سوئیچ‌ها یا دستگاه‌های دیگر ممکن است سرعت شبکه را کاهش دهد. اما در حقیقت، یک پچ پنل مناسب سرعت شبکه شما را کاهش نمی‌دهد. فقط شما می‌بایست اطمینان حاصل کنید که کابل‌های به روش صحیح ترمینیت شده است یا خیر.
  2. آیا به یک پچ پنل نیاز دارم یا فقط یک سوئیچ؟ پچ پنل و سوئیچ کارهای متفاوتی را انجام می‌دهند. به طور مثال عمده وظیفه پچ پنل‌ها مدیریت،نظم و سازمان‌دهی کابل‌ها است، در حالی که سوئیچ به دستگاه‌های متصل این امکان را می‌دهد تا از طریق کابل‌ها به یکدیگر متصل شوند. انتخاب بین آن‌ها بستگی به نیازهای شبکه دارد.
پورت SFP در سوئیچ های گیگابیتی چیست؟
| 1

پورت SFP در سوئیچ های گیگابیتی چیست؟

پورت SFP یک اسلات در سوئیچ گیگابیتی است که برای اتصال ماژول های SFP (Small Form-factor Pluggable) به منظور انتقال داده با سرعت بالا استفاده می شود. این پورت ها از دو نوع کابل فیبر نوری و مسی پشتیبانی می کنند.
بررسی کامل تست OTDR و تفسیر نمودار آن
| 2

بررسی کامل تست OTDR و تفسیر نمودار آن

بررسی کامل تست OTDR و تفسیر نمودار آن از مهم ترین مواردی هست که هر پیمانکار فیبر نوری می‌بایست بر آن مسلط باشد و تحلیل نمودار تست OTDR را بصورت اصولی انجام دهد.
پرسش‌های رایج درباره فیبر نوری
| 1

پرسش‌های رایج درباره فیبر نوری

استفاده از داده‌های حجیم مانند انواع فیلم، بازی‌های آنلاین و محاسبات ابری و تبادل این داده‌ها روی بستر شبکه نیاز به افزایش پهنای باند قابل توجه دارد و موجب افزایش تقاضا برای اینترنت پرسرعت شده است. فیبر نوری سرعت و پهنای باند بیشتری نسبت به سیم‌های مسی سنتی فراهم می‌کند. باتوجه به اینکه فیبر نوری بازار ارتباطات شبکه را متحول کرده است، ابهامات رایجی برای کاربران جدید وجود دارد که ممکن است همه قابلیت‌ها و عملکرد آن را به طور کامل درک نکنند، این مقاله برخی از متداول ترین پرسش‌های پرتکرار کاربران فیبر نوری را پاسخ می‌دهد:

اشتباهات رایج درباره فیبر نوری

پرسش 1: کابل‌های فیبر نوری بادوام نیستند؟

یک پرسش رایج درباره فیبر نوری اینست که فیبرهای نوری چقدر بادوام هستند؟ کابل‌های فیبر نوری مدرن به گونه‌ای طراحی شده‌اند که کاملاً انعطاف‌پذیر هستند و می‌توانند مقدار مشخصی از استرس را بدون شکستگی تحمل کنند. در واقع، رشته‌های شیشه‌ای در فیبر نوری پوشش داده شده‌اند و می‌توانند در برابر شرایط آب و هوایی شدید و تنش مقاومت کنند. همچنین می‌توان کابل فیبر نوری مقاوم در برابر آتش سفارش داد و حتی می‌توان آن را با خیال راحت در آب غوطه ور کرد.

پرسش 2: کابل‌های فیبر نوری کمتر قابل اعتماد هستند؟

کابل‌های فیبر نوری در برابر تداخل الکترومغناطیسی مصون هستند زیرا به جای سیگنال‌های الکتریکی از پالس‌های نور برای انتقال داده‌ها استفاده می‌کنند. این پالس‌های نوری تحت تأثیر تداخل الکترومغناطیسی مانند تداخل فرکانس رادیویی قرار نمی‌گیرند در حالی که می‌تواند سیگنال‌های الکتریکی در کابل‌های مسی را مختل کند. الیاف شیشه یا پلاستیک، در کابل‌های فیبر نوری نارسانا هستند و خودشان نیز میدان‌های الکترومغناطیسی ایجاد نمی‌کنند. آنها همچنین در برابر میدان‌های الکترومغناطیسی خارجی یا "Crosstalk" مصون هستند، زیرا در هسته فیبر محدود شده‌اند و به بیرون تابش نمی‌کنند. این ویژگی باعث می‌شود کابل‌های فیبر نوری در محیط‌هایی با منابع الکترومغناطیسی زیاد، مانند خطوط برق و مجاور تجهیزات صنعتی، قابل اعتمادتر باشند.

پرسش 3: کابل‌های فیبر نوری بسیار گران هستند؟

هزینه کابل‌های فیبر نوری در سال های اخیر به میزان قابل توجهی کاهش یافته است. علاوه بر این، مزایای بلند مدت کابل‌های فیبر نوری، مانند سرعت و قابلیت اطمینان بیشتر و هزینه‌های نگهداری کمتر، غالبا سبب کاهش هزینه‌های بعدی هم می‌شوند. به عنوان مثال، مقدار داده‌ای که باید منتقل شود می‌تواند بر هزینه کابل‌های فیبر نوری تأثیر بگذارد. در برخی موارد، کابل فیبر نوری با ظرفیت بالاتر ممکن است برای مدیریت حجم زیادی از داده‌های ارسالی مورد نیاز باشد، این مورد می‌تواند هزینه کابل را بالا ببرد، اما همزمان می‌تواند در دراز مدت مصرف تعداد زیادی کابل کم ظرفیت تر را کاهش دهد و در هزینه‌ها صرفه جویی کند.

پرسش 4: نصب کابل فیبر نوری پیچیده‌تر است؟

تا حدودی درست است که نصب و نگهداری فیبر نوری به مهارت‌ها و تجهیزات تخصصی نیاز دارد، اما آسان تر از نصب و نگهداری سیم‌های مسی سنتی است. در واقع، نگهداری فیبر نوری در برخی موارد آسان‌تر است، زیرا کمتر در معرض آسیب ناشی از عوامل محیطی مانند رطوبت، تغییرات دما و تداخل الکترومغناطیسی است. همچنین با توسعه فناوری ساخت کانکتورهای فیبر نوری، در سال‌های اخیر پیشرفت چشمگیری داشته است و نصب و نگهداری سیستم‌های فیبر نوری را آسان تر و سریع تر کرده است. استفاده از کانکتورهای Multi-fibre Push-On (MPO)، کانکتورهای Field-Terminated ، اتصالات فیوژن و کانکتورهای Small Form-Factor، همگی نصب فیبر را آسان‌تر و سریع‌تر کرده‌اند.

پرسش 5: کابل‌های فیبر نوری قابل خم شدن نیستند؟

کابل‌های فیبر نوری تا حدی قابل خم شدن هستند و به گونه‌ای طراحی شده‌اند که انعطاف پذیر و بادوام باشند. الیاف داخل کابل معمولاً با یک لایه محافظ سیلیکونی یا آکریلات (Silicone  یا Acrylate) پوشانده شده اند که از آسیب ناشی از خم شدن یا استرس جلوگیری می‌کند. این کابل‌ها با حداقل شعاع خمشی طراحی شده‌اند - حداقل شعاعی که در آن کابل می‌تواند بدون آسیب رساندن به الیاف خم شود. بیشتر اوقات، این شعاع می‌تواند از 10 تا 30 برابر قطر کابل باشد.

پرسش 6: فیبر در مرکز خود سوراخ دارد؟!

این ایده که فیبر نوری سوراخی در مرکز خود دارد یک اشتباه رایج است. فیبر نوری از یک رشته بسیار نازک یا "هسته" از مواد شفاف مانند پلاستیک یا شیشه تشکیل شده است که توسط لایه‌ای از مواد روکش با ضریب شکست کمتر احاطه شده است. این لایه معمولاً توسط یک پوشش محافظ یا لایه بافر احاطه شده است. نور مورد استفاده برای ارتباط یا انتقال از طریق فیبر نوری از طریق هسته فیبر عبور می‌کند و نه از سوراخی در مرکز!

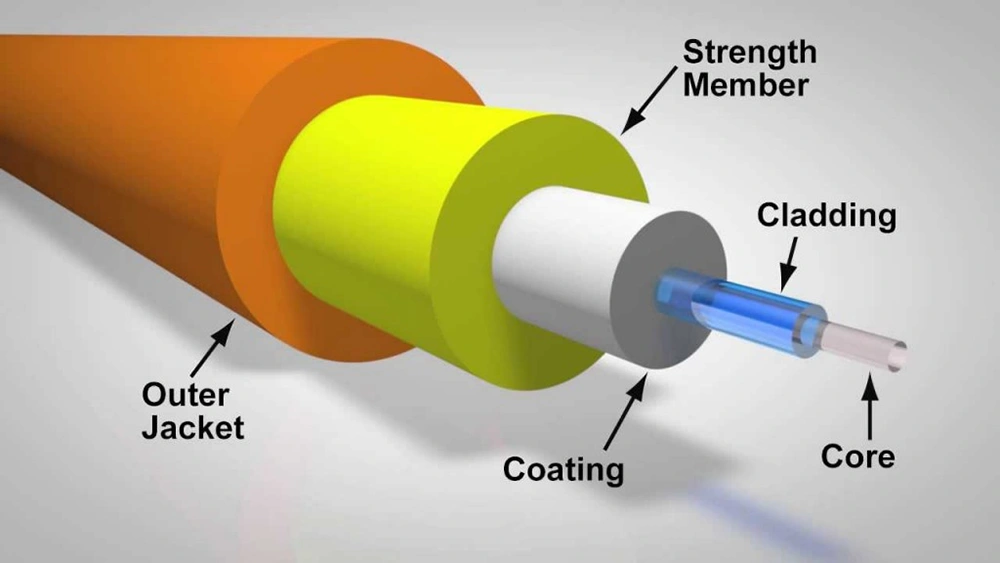

ساختار تار فیبر نوری

پرسش 7: فیبر مالتی مود چند رشته ای است؟

در مقایسه با کابل‌های Single Mode برخی فکر می‌کنند کابل Multimode چند تار فیبر نوری دارد در صورتیکه که کابل مالتی مود هم فقط یک تار فیبر نوری دارد و فقط نحوه انتشار سیگنال نوری در آن متفاوت است.
