آموزش OTDR بخش اول

در دنیای امروز، شبکه‌های فیبر نوری به عنوان شاهرگ حیاتی تبادل اطلاعات در اقصی نقاط جهان عمل می‌کنند. تضمین عملکرد صحیح و پایداری این شبکه‌ها، نیازمند ابزارهای دقیقی برای عیب‌یابی و سنجش کیفیت آنهاست. در این میان، دستگاه OTDR به عنوان یک ابزار کلیدی، نقشی محوری در رصد و پایش سلامت شبکه‌های فیبر نوری ایفا می‌کند.

OTDR یا بازتاب‌سنج نوری بر حسب زمان، ابزاری قدرتمند برای عیب‌یابی و تست فیبر نوری است. این ابزار با ارسال پالس‌های نوری به داخل فیبر و اندازه‌گیری بازتاب‌های برگشتی، اطلاعات کاملی از وضعیت فیبر ارائه می‌دهد.

مقاله حاضر در چهار بخش به آموزش OTDR بطور جامع می‌پردازد. در بخش اول، به معرفی OTDR و نحوه عملکرد آن می‌پردازیم. در بخش دوم، نمودار OTDR و مفاهیم پایه‌ای آن آموزش داده می‌شود. بخش سوم به نحوه کارکرد و تنطیم پارامتر های OTDR اختصاص دارد. در نهایت، در بخش چهارم، تحلیل نتایج تست OTDR شرح داده می‌شود.

OTDR چیست؟

OTDR مخفف عبارت "Optical Time-Domain Reflectometer" به معنی بازتاب‌سنج نوری بر حسب زمان. این دستگاه با ارسال پالس‌های نوری به داخل فیبر و تجزیه و تحلیل بازتاب‌های دریافتی، اطلاعات جامعی از وضعیت فیبر نوری ارائه می‌دهد. به عبارت دیگر، OTDR مانند یک رادار نوری عمل می‌کند و با بررسی انعکاس و پراکندگی نور در طول فیبر، نقشه کاملی از عیوب، اتصالات (کانکتورها)، فیوژن‌ها و سایر پارامترهای فیبر را ترسیم می‌کند.

مراحل کارکرد OTDR

  1. ارسال پالس نوری: OTDR یک پالس نوری کوتاه را به داخل فیبر نوری ارسال می‌کند.
  2. بازتاب و پراکندگی نور: پالس نوری در طول فیبر نوری حرکت می‌کند و در نقاط مختلف فیبر، مانند اتصالات، انشعابات، عیوب و انتهای فیبر، بازتاب و پراکنده می‌شود.
  3. دریافت بازتاب‌ها: OTDR بازتاب‌های دریافتی از فیبر نوری را توسط گیرنده خود جمع‌آوری می‌کند.
  4. تجزیه و تحلیل بازتاب‌ها: OTDR با تجزیه و تحلیل بازتاب‌ها، اطلاعات مختلفی از فیبر نوری مانند طول مسیر فیبر، میزان تضعیف، انعکاس، پراکندگی نور و محل رویداد را دریافت می‌کند.
  5. نمایش اطلاعات: OTDR اطلاعات دریافت شده را به صورت نمودار و یا جدول (گراف) نمایش می‌دهد.

نحوه کارکرد دستگاه OTDR

اجزای اصلی OTDR:

  • منبع نوری: منبع نوری، پالس‌های نوری را با طول موج و توان مشخص تولید می‌کند.
  • گیرنده: گیرنده، بازتاب‌های دریافتی از فیبر نوری را جمع‌آوری می‌کند.
  • پردازنده: پردازنده، بازتاب‌ها را تجزیه و تحلیل می‌کند و اطلاعات مختلفی از فیبر نوری را دریافت می‌کند.
  • نمایشگر: نمایشگر، اطلاعات دریافت شده را به صورت نمودار و یا جدول نمایش می‌دهد.

کاربردهای OTDR:

عیب‌یابی: OTDR ابزاری قدرتمند برای شناسایی و رفع عیوب مختلف در شبکه‌های فیبر نوری است. این عیوب می‌توانند شامل شکستگی (تار فیبر)، اتصالات نامناسب و خمیدگی‌های شدید باشند.

سنجش کیفیت: OTDR برای اندازه‌گیری پارامترهای مختلف فیبر نوری مانند مسافت، تضعیف، انعکاس و پراکندگی نور به کار می‌رود. این اطلاعات در ارزیابی کیفیت و کارایی شبکه فیبر نوری بسیار حائز اهمیت است.

نصب و راه‌اندازی: OTDR برای تائید صحت نصب و راه‌اندازی شبکه‌های فیبر نوری و همچنین مسیریابی و مکان‌یابی فیبر در زیرساخت‌های مختلف به کار می‌رود.

نگهداری و پایش: OTDR برای پایش دوره‌ای شبکه‌های فیبر نوری و شناسایی عیوب احتمالی قبل از بروز مشکل و قطعی شبکه به کار می‌رود.

مزایای OTDR:

دقت بالا: OTDR اطلاعات دقیقی از وضعیت فیبر نوری ارائه می‌دهد و به عیب‌یابی دقیق و رفع سریع مشکلات کمک می‌کند.

قابلیت اطمینان: OTDR ابزاری قابل اعتماد و کارآمد است که می‌تواند در شرایط مختلف محیطی مورد استفاده قرار گیرد.

کاربرد آسان: استفاده از OTDR نسبتاً آسان است ولی نیاز به آموزش فیبر نوری صحیح و کاربردی دارد.

صرفه‌جویی در زمان و هزینه: OTDR با عیب‌یابی سریع و دقیق، به صرفه‌جویی در زمان و هزینه‌های تعمیر و نگهداری شبکه‌های فیبر نوری کمک می‌کند.

انواع OTDR:

دستگاه‌های OTDR در انواع مختلف با قابلیت‌ها و ویژگی‌های متنوع تولید می‌شوند. برخی از رایج‌ترین انواع OTDR عبارتند از:

OTDRهای پرتابل (قابل حمل): این نوع OTDRها برای استفاده در محیط‌های بیرونی و در شرایط مختلف آب و هوایی مناسب هستند.

OTDRهای رومیزی: این نوع OTDRها برای استفاده در آزمایشگاه‌ها و مراکز تحقیقاتی طراحی شده‌اند.

OTDRهای با رنج داینامیکی بالا: این نوع OTDRها برای اندازه‌گیری فیبرهای نوری با طول زیاد و افت بالا مناسب هستند.

OTDRهای لایو: این نوع OTDRها قابلیت تست فیبر نوری لایو را دارند که برای شرکت ها و اپراتور های بزرگ طراحی شده است که در لحظه میتواند مسیر را تست نماید که دارای چندین خروجی هستند و بصورت رک مونت نصب می‌شوند.

نکات مهم در انتخاب OTDR:

انتخاب OTDR مناسب به عوامل مختلفی مانند نوع شبکه فیبر نوری، طول فیبر، دقت مورد نیاز و بودجه شما بستگی دارد. هنگام انتخاب OTDR، باید به موارد زیر توجه کنید:

Dynamic Range: نشان‌دهنده توانایی OTDR در اندازه‌گیری افت برگشتی در فیبر نوری با توجه به فاصله مورد نیاز است.

طول موج: OTDRها در طول موج‌های مختلفی مانند 1310 نانومتر، 1550 نانومتر ، 1625 نانومتر و 850 نانومتر موجود هستند.

وضوح: وضوح نشان‌دهنده دقت OTDR در اندازه‌گیری فاصله و افت برگشتی است.

قابلیت‌های اضافی: برخی از  OTDRها دارای قابلیت‌های اضافی مانند سنجش طول فیبر، تست اتصالات و تحلیل پراکندگی هستند.

پهنای پالس در دستگاه OTDR

پهنای پالس در دستگاه OTDR (بازتاب‌سنج نوری بر حسب زمان) به مدت زمان پالس نوری ارسالی به داخل فیبر نوری اشاره دارد. این پارامتر یکی از مهم‌ترین تنظیمات در OTDR است که بر وضوح، دقت و محدوده داینامیکی اندازه‌گیری‌ها تاثیر می‌گذارد.

تاثیرات پهنای پالس:

  • وضوح: پهنای پالس کوتاه‌تر وضوح تصویر OTDR را افزایش می‌دهد و به شما امکان می‌دهد جزئیات بیشتری از فیبر نوری را مشاهده کنید.

  • دقت: پهنای پالس کوتاه‌تر دقت اندازه‌گیری پارامترهای فیبر نوری مانند طول، تضعیف و انعکاس را افزایش می‌دهد.

  • محدوده داینامیکی: پهنای پالس کوتاه‌تر محدوده داینامیکی اندازه‌گیری را کاهش می‌دهد، به این معنی که OTDR می‌تواند عیوب با بازتاب ضعیف‌تر را شناسایی کند. بنابراین برای فواصل بلند باید از پهنای پالس بزرگتر استفاده کنیم.

انتخاب پهنای پالس مناسب:

انتخاب پهنای پالس مناسب به عوامل مختلفی مانند طول فیبر، نوع عیوب مورد نظر و دقت مورد نیاز اندازه‌گیری‌ها بستگی دارد.

  • برای فیبرهای کوتاه: پهنای پالس کوتاه‌تر مناسب‌تر است زیرا وضوح و دقت اندازه‌گیری‌ها را افزایش می‌دهد و نقطه کور (deadzone) کمتری دارد.

  • برای فیبرهای بلند: پهنای پالس بلندتر مناسب‌تر است زیرا محدوده داینامیکی اندازه‌گیری را افزایش می‌دهد و به شما امکان می‌دهد عیوب با بازتاب ضعیف‌تر را شناسایی کنید.

  • برای عیوب نقطه‌ای: پهنای پالس کوتاه‌تر مناسب‌تر است زیرا به شما امکان می‌دهد عیوب را با دقت بیشتری مکان‌یابی کنید.

  • برای عیوب گسترده: پهنای پالس بلندتر مناسب‌تر است زیرا به شما امکان می‌دهد عیوب را در یک محدوده وسیع‌تر شناسایی کنید.

نقطه کور(Deadzone) در دستگاه OTDR

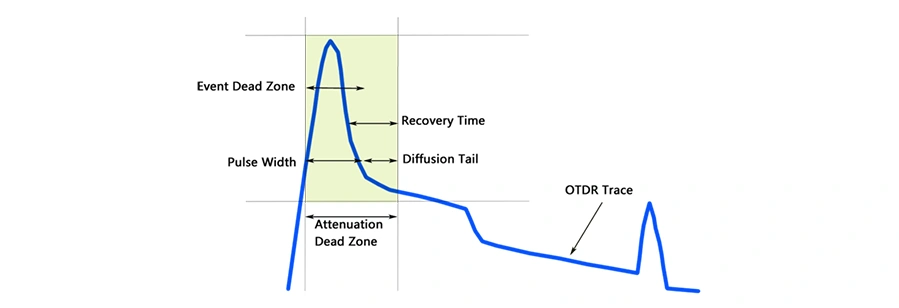

نقطه کور در دستگاه OTDR (بازتاب‌سنج نوری بر حسب زمان) ناحیه‌ای است که در آن دستگاه قادر به تشخیص یا اندازه‌گیری دقیق میزان تضعیف یا افت برگشتی در تار فیبر نوری نیست.deadzone در محل کانکتور ها، آداپتورهای فیبر نوری، ابتدا و انتهای مسیر و همچنین شکستگی های فیبر اتفاق می‌افتد. دو نوع نقطه کور اصلی وجود دارد:

1. نقطه کور رویداد (EDZ): این حداقل فاصله بین دو عنصر بازتابنده است که OTDR می‌تواند آنها را تشخیص دهد. این نقطه کور معمولاً به دلیل پهنای پالس محدود لیزر OTDR و زمان لازم برای بازیابی گیرنده دستگاه از یک بازتاب قوی ایجاد می‌شود.

2. نقطه کور تضعیف (ADZ): این حداقل فاصله‌ای است که OTDR می‌تواند تضعیف فیبر را با دقت اندازه‌گیری کند. این نقطه کور معمولاً به دلیل میزان نویز گیرنده OTDR ایجاد می‌شود.

نقطه کور OTDR می‌تواند به عوامل مختلفی بستگی داشته باشد، از جمله:

  • طول موج لیزر

  • پهنای پالس

  • نوع فیبر

  • کیفیت کانکتورها

در اینجا چند روش برای به حداقل رساندن نقطه کور OTDR وجود دارد:

  • استفاده از پهنای پالس کوتاه‌تر

  • استفاده از لیزر با طول موج بالاتر

  • استفاده از کانکتورهای باکیفیت(APC)

  • استفاده از میانگین‌گیری برای بهبود نسبت سیگنال به نویز

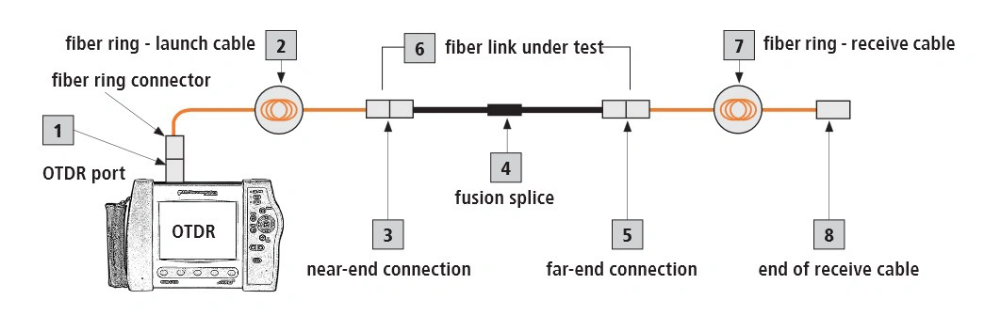

  • استفاده از لانچ کیبل (Lunch Cable) در ابتدای مسیر

نقطه کور در دتسگاه OTDR

حتی با بهترین روش‌ها، همیشه مقداری نقطه کور در OTDR وجود خواهد داشت. مهم است که از محدودیت‌های نقطه کور دستگاه خود آگاه باشید تا بتوانید اندازه‌گیری‌های خود را به طور دقیق تفسیر کنید.

نکات مهم:

  • نقطه کور OTDR می‌تواند بر دقت اندازه‌گیری‌های شما تأثیر بگذارد.

  • برای به حداقل رساندن نقطه کور، می‌توانید از پهنای پالس کوتاه‌تر، لیزر با طول موج بالاتر و کانکتورهای باکیفیت استفاده کنید.

  • مهم است که از محدودیت‌های نقطه کور دستگاه خود آگاه باشید.

بیشتر بدانید:

بازتاب برگشتی (Backscatter) در فیبر نوری

بازتاب برگشتی یا Backscatter پدیده‌ای در فیبر نوری است که در آن قسمتی از نور ارسال شده به فیبر، به دلیل ناهمواری‌ها و ناخالصی ها و عناصر موجود در کر(هسته) و کلدینگ (روکش هسته) فیبر، در جهت مخالف انتشار نور اصلی پراکنده می‌شود. این بازتاب می‌تواند اطلاعات مفیدی در مورد کیفیت و سلامت فیبر نوری ارائه دهد.

نتیجه‌گیری:

دستگاه OTDR به عنوان یک ابزار کلیدی در دنیای فیبر نوری، نقشی حیاتی در عیب‌یابی، سنجش کیفیت، نصب، راه‌اندازی، نگهداری و پایش شبکه‌های فیبر نوری ای ایفا می‌کند. با استفاده از OTDR می‌توان عیوب مختلف فیبر نوری مانند شکستگی، اتصالات نامناسب، خمیدگی‌های شدید و آلودگی فیبر را به سرعت و با دقت بالا شناسایی و رفع کرد. همچنین OTDR برای اندازه‌گیری پارامترهای مختلف فیبر نوری مانند مسافت، تضعیف، انعکاس و پراکندگی نور به کار می‌رود. این اطلاعات در ارزیابی کیفیت و کارایی شبکه فیبر نوری بسیار حائز اهمیت است. OTDR در نصب و راه‌اندازی شبکه‌های فیبر نوری نیز کاربرد دارد و می‌توان از آن برای تائید صحت نصب و راه‌اندازی، مسیریابی و مکان‌یابی فیبر در زیرساخت‌های مختلف استفاده کرد.

علاوه بر این، OTDR ابزاری کارآمد برای نگهداری و پایش دوره‌ای شبکه‌های فیبر نوری است. با استفاده از OTDR می‌توان عیوب احتمالی را قبل از بروز مشکل و قطعی شبکه شناسایی و رفع کرد. این امر به افزایش پایداری و کارایی شبکه‌های فیبر نوری کمک می‌کند.

در مجموع، OTDR به عنوان یک ابزار کلیدی در دنیای فیبر نوری، نقشی حیاتی در تضمین عملکرد صحیح و پایداری شبکه‌های فیبر نوری ایفا می‌کند.

مطالعه بخش دوم مقاله به شما کمک می کند تا از OTDR به طور موثرتر برای تست و عیب یابی فیبر نوری استفاده کنید.
