سوئیچهای سیسکو یکی از پر طرفدارترین تجهیزات شبکه در بین متخصصین به شمار می رود و در انواع مختلفی طراحی، تولید و به بازار ارائه میشوند. شناخت تمامی تجهیزات علیالخصوص سوئیچها برای کارشناسان دشوار و یا حتی در برخی موارد غیر ممکن میباشد؛ چرا که تنوع مدلها، ویژگیها و قابلیتهای آنها بسیار گسترده است. هر سوئیچ با توجه به نیازهای شبکه، مانند پهنای باند، تعداد پورتها، قابلیتهای مدیریتی، و پشتیبانی از فناوریهای پیشرفته مانند PoE (Power over Ethernet) یا VLAN، طراحی شدهاند. به همین علت، انتخاب سوئیچ مناسب برای یک شبکه خاص نیازمند بررسی دقیق نیازها و تطبیق آنها با ویژگیهای محصول است.
کارشناسان معمولاً با استفاده از مستندات فنی، مقایسه مدلها، و تجربیات گذشته، بهترین گزینه را انتخاب میکنند. سوئیچهای سیسکو به دلیل قابلیت اطمینان بالا، پشتیبانی فنی گسترده، و امکانات مدیریتی پیشرفته، بهعنوان انتخابی محبوب در شبکههای کوچک تا بزرگ شناخته میشوند.
همانطور که اشاره کردیم، تنوع سوئیچهای سیسکو به دلیل گستردگی نیازهای شبکه و محیطهای مختلف کاری بسیار زیاد است. در همین راستا شرکت سیسکو برای آسان نمودن انتخاب آنها از یک روش مخصوص برای نامگذاری سوئیچها استفاده میکند. این روش نامگذاری به کاربران کمک میکند تا با توجه به نیازهای شبکه خود، بهراحتی مدل مناسب را شناسایی و انتخاب کنند. نام سوئیچهای سیسکو معمولاً شامل مجموعهای از اعداد و حروف است که هرکدام بیانگر ویژگیها و مشخصات خاص آن سوئیچ هستند.
نحوه نام گذاری سوئیچهای سیسکو
Switchهای سیسکو در لایههای مختلف مدل OSI (Open Systems Interconnection) عمل میکنند و بسته به نیاز شبکه، در یکی از لایهها دستهبندی میشوند و در این متن میخواهیم به نحوه نامگذاری آنها که اغلب در لایهی data link قرار دارند بپردازیم
سوئیچهای سیسکو معمولاً در لایه Data Link (لایه ۲) مدل OSI فعالیت میکنند و وظیفه اصلی آنها ارسال فریمها بر اساس آدرسهای MAC است. این سوئیچها با استفاده از جدول MAC، مقصد فریمها را شناسایی کرده و آنها را به پورت مناسب ارسال میکنند. سوئیچهای لایه ۲ معمولاً برای ایجاد VLANها، تقسیمبندی شبکه به بخشهای کوچکتر، و افزایش بهرهوری پهنای باند استفاده میشوند. با این حال، سیسکو سوئیچهایی را نیز ارائه میدهد که در لایههای بالاتر مدل OSI (مانند لایه ۳ یا لایه ۴) عمل میکنند.

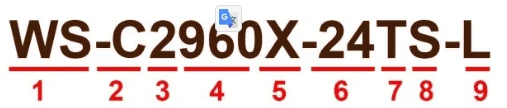

در این متن نحوه نامگذاری سوئیچ سیسکو Ws-c2960x-24ts-l که یکی از محصولات محبوب سری 2960X شناخته شده پرداخته میشود:
- Ws:دو حروف ابتدایی که در اغلب سوئیچهای سیسکو به کار گرفته شده مدل سوئیچ بردی است که از رمزگذاری 40 بیتی پروتکل ipsec پشتیبانی میکند.
- -c: همانطور که در تصویر بالا می بینید این حرف و علامت کنار آن به معنای شاسی میباشد و میتواند جایگزین حروف C حروفی مانند X به معنای ماژول مرکزی پردازشی، G ماژول فیبر یک گیگابیتی و E به معنای امکان استفاده از اینترفیس 10G به کمک کارت توسعه باشد.
- این عدد به معنای فعالیت سوئیچ در لایه ی OSI است.
- همانطور که در تصویر مشاهده میکنید این اعداد نشان دهندهی مدل دستگاه میباشد.
- در این قسمت سری دستگاه نشان داده میشود که در هر سوئیچ ممکن است متفاوت باشد به عنوان مثال:
- امکان دارد هیچ حروفی قرار نگیرد که سوئیچهای اولیه سیسکو با portهای 100 مگابیت Downlink و یک گیگابیت آپلینک هستند.
- قرار گرفتن V2 که این مدل دیگر در بازار وجود ندارد را به نام Revision طراحی و تولید و روانهی بازار نمود.
- علامت + در نام گذاری سوئیچهای سیسکو به معنای پورتهای 100 مگابیتی است که ظرفیت RAM و Flash آنها افزایش یافته است.
- حروف G نشان از سویئچهای سری Portهای downlink و uplink است که به یک گیگابیت تغییر پیدا کرده است؛ ناگفته نماند که در این سری از switchها ماژولهای SFP هم اضافه شدهاند و در این سری از سوئیچها میتوانیم از portهای combo استفاده کنیم.
- حرف S به پورت سوئیچهای آپلینک یک گیگابیتی و امکان STACK شدن تا چهار دستگاه
- حرف S هم مانند حرف X به پورت سوییچ های آپلینک یک گیگابیتی و امکان stack شدن تا هشت دستگاه را می دهد.
- حروف XR تمامی امکانات سری X را دارد با این تفاوت که می توان در این سری از SWITCHها power redundant هم قرار داد.
- CX برای سوییچ های هشت port استفاده می شود و به شکل compact است به این معنا که حجم کوچک تری نسبت به سوییچ های دیگر دارند.
- بعد از سری دستگاه ها تعداد portهای سوییچ ها قرار دارد که تعداد این پورت ها 8,12,24 و 48 باشد.
- حروف بعد از تعداد پورت ها نشان دهنده ی پورت های آپلینک است که اگر حرف T بود به معنای Ethernet ، S به معنای اسلات SFP
- نوع پورت های آپلینک با حرف بعدی نمایش داده می شود که می تواند یکی از حروف Q، T و D باشد.
- و آخرین حرف نوع لایسنس دستگاه را نشان می دهد که یکی از حروف زیر می تواند باشد:
- LL یا S : ورژن IOS موجود بر روی دستگاه LANLite
- L: IOS موجود بر روی دستگاه LANBase
- I: IOS موجود بر روی دستگاه IPLite
انتخاب سوئیچ مناسب برای یک شبکه، نیازمند درک دقیق ویژگیها و قابلیتهای مختلف سوئیچها و تطبیق آنها با نیازهای خاص شبکه است. سوئیچهای سیسکو با تنوع بالا و قابلیتهای پیشرفته، بهویژه در لایههای مختلف مدل OSI، بهعنوان ابزارهایی قابل اعتماد و کارآمد در شبکههای مختلف شناخته میشوند. فهم درست نحوه نامگذاری این سوئیچها و آشنایی با ویژگیهای مختلف آنها میتواند به کارشناسان شبکه کمک کند تا بهترین انتخاب را برای بهینهسازی عملکرد و کارایی شبکههای خود داشته باشند.
