عملکرد ماژول فیبر نوری

ماژول‌های فیبر نوری، از جمله قطعات کلیدی در شبکه‌های فیبر نوری هستند که برای انتقال اطلاعات با سرعت بالا و پهنای باند وسیع به کار می‌روند. این ماژول‌ها شامل تجهیزات و فناوری‌هایی می‌شوند که امکان تبدیل سیگنال‌های الکتریکی به نوری و بالعکس را فراهم می‌کنند. در این مقاله، به معرفی انواع مختلف ماژول‌های فیبر نوری، عملکرد آن‌ها و کاربردهایی که در شبکه‌های فیبرنوری دارند، پرداخته خواهد شد.

انواع ماژول‌های فیبر نوری

ماژول‌های فیبرنوری در انواع مختلفی مانند SFP، GBIC، XFP، QSFP، CFP  و... طراحی و تولید شده‌اند که هر کدام برای کاربردهای خاصی در شبکه‌های نوری و مخابراتی مورد استفاده قرار می‌گیرند.  این ماژول‌ها بر اساس ویژگی‌هایی مانند سرعت انتقال داده، فاصله پوشش‌دهی، نوع کانکتور، و نوع سیگنال (الکتریکی یا نوری) انتخاب می‌شوند. برای مثال، ماژول‌های SFP و GBIC برای اتصالات ساده و فواصل کوتاه استفاده می‌شوند، در حالی که ماژول‌های XFP و QSFP برای اتصالات فواصل بلند و با سرعت بالا استفاده می‌شوند. همچنین، ماژول‌های CFP برای استفاده در شبکه‌های G100 و به بالا طراحی شده‌اند.

ماژول‌ فیبر نوری GBIC:

ماژول‌های GBIC (Gigabit Interface Converter) یکی از انواع قدیمی ماژول‌های فیبر نوری هستند که برای اتصال دستگاه‌های شبکه به شبکه‌های فیبر نوری با سرعت 1 گیگابیت بر ثانیه (Gbps) طراحی شده‌اند و به راحتی قابل تعویض هستند. از نظر ابعاد ماژول‌های GBIC بسیار بزرگتر از ماژول‌های SFP هستند و معمولاً در تجهیزات قدیمی‌تر یا شبکه‌هایی با نیاز به پهنای باند کمتر استفاده می‌شوند. این ماژول‌ها از انواع مختلف فیبرهای نوری مانند سینگل مود و مالتی مود پشتیبانی می‌کنند و می‌توانند برای انتقال داده‌ها در فواصل مختلف استفاده شوند. با وجود این که امروزه ماژول‌های SFP و سایر فناوری‌های جدیدتر به دلیل اندازه کوچکتر و عملکرد بهتر جایگزین GBIC‌ها شده‌اند، اما هنوز در برخی از سیستم‌های قدیمی‌ یا شبکه‌های خاص مورد استفاده قرار می‌گیرند.

ماژول فیبر نوری SFP:

ماژول‌های SFP (Small Form-factor Pluggable) یکی از پرکاربردترین انواع ماژول‌های فیبر نوری در شبکه‌های مخابراتی و دیتاسنترها هستند. این ماژول‌ها به دلیل اندازه کوچک و قابلیت اتصال و جداسازی آسان، در بسیاری از تجهیزات شبکه‌ مورد استفاده قرار می‌گیرند. ماژول‌های SFP از سرعت‌های مختلفی، از جمله 1 گیگابیت بر ثانیه (SFP) و 10 گیگابیت بر ثانیه (+SFP) پشتیبانی می‌کنند. همچنین ماژول‌های فیبر نوری SFP می‌توانند با انواع فیبرهای نوری Single-mode و Multi-mode کار کنند و بسته به نوع فیبر و فاصله، توانایی انتقال داده‌ها را از چند متر تا چند صد کیلومتر فراهم می‌آورند.

یکی از مزایای مهم ماژول‌های SFP، قابلیت Hot-swappable آن‌ها است، به این معنی که می‌توان این ماژول‌ها را بدون نیاز به خاموش کردن دستگاه جدا کرد و یا به آن‌ها اضافه نمود. این ویژگی به مدیران شبکه این امکان را می‌دهد که بدون اختلال در عملکرد شبکه، نیازهای خود را به سرعت تغییر دهند. ماژول‌های SFP به دلیل ابعاد کوچک و مصرف انرژی پایین، گزینه‌ای مقرون‌به‌صرفه برای شبکه‌های کوچک تا متوسط محسوب می‌شوند. به علاوه، این ماژول‌ها امکان استفاده از انواع مختلف کانکتورها مانند LC، SC و MTP را فراهم می‌آورند که انعطاف‌پذیری بیشتری در طراحی شبکه‌های نوری ایجاد می‌کند.

ماژول فیبر نوری XFP:

XFP (10 Gigabit Small Form-factor Pluggable) یک ماژول نوری است که برای پشتیبانی از سرعت‌های 10 گیگابیت بر ثانیه طراحی شده است. این ماژول به‌ویژه برای شبکه‌های 10GbE و کاربردهای WAN مناسب است و عملکرد بالایی را در انتقال داده‌ها ارائه می‌دهد. XFP اندازه‌ای بزرگ‌تر از +SFP دارد و به‌طور معمول در تجهیزات شبکه‌ای مانند سوئیچ‌ها و روترها استفاده می‌شود تا ارتباطات سریع و پایدار را فراهم کند.

ماژول فیبر نوری QSFP:

QSFP (Quad Small Form-factor Pluggable) یکی دیگر از انواع ماژول‌های فیبر نوری است که برای پشتیبانی از سرعت‌های بسیار بالا طراحی شده است. این ماژول‌ها اعلب در شبکه‌هایی با پهنای باند بالا مانند مراکز داده استفاده می‌شوند و قادر به پشتیبانی از سرعت‌های انتقال داده 40 گیگابیت بر ثانیه (+QSFP) و 100 گیگابیت بر ثانیه (QSFP28) هستند. ماژول‌های QSFP دارای چهار کانال انتقال داده است که امکان انتقال همزمان چندین سیگنال را فراهم می‌کند، که این ویژگی آن را برای محیط‌هایی با نیاز به انتقال داده‌های حجیم و سریع بسیار ایده‌آل می‌سازد.

ماژول فیبر نوری CFP:

CFP مخفف عبارت C Form-factor Pluggable است و این ماژول فیبر نوری از نظر ابعاد بزرگ‌تر از استانداردهای مشابه مانند QSFP و XFP می‎‌باشد، که این امر به دلیل نیاز به پشتیبانی از سرعت انتقال داده بالاتر و همچنین قابلیت‌های افزوده مانند مصرف انرژی و خنک‌کنندگی بهینه است. این ماژول‌ها برای محیط‌های حرفه‌ای و کاربردهای حساس به عملکرد، مانند شبکه‌های 4G و 5G، انتقال داده‌های کلان و خدمات ابری، بسیار مناسب هستند.

عملکرد ماژول‌های فیبرنوری

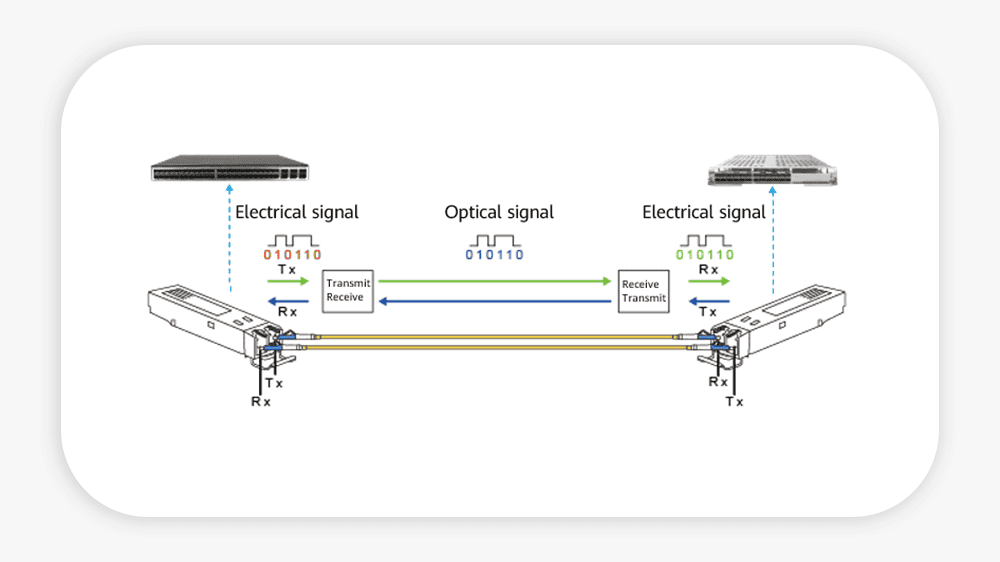

ماژول‌های فیبر نوری شامل یک فرستنده و یک گیرنده نوری هستند که بر روی سوئیچ‌ها قرار می‌گیرند و از طریق کابل‌های فیبر نوری که به ماژول‌‎ها متصل می‌شوند و داده‌ها را بین دستگاه‌ها منتقل می‌کنند. فرستنده نوری سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل کرده و از طریق کابل فیبر نوری ارسال می‌کند، در حالی که گیرنده نوری سیگنال‌های نوری دریافتی را دوباره به سیگنال‌های الکتریکی تبدیل می‌کند تا توسط دستگاه‌های شبکه پردازش شوند. این ماژول‌ها به شبکه‌های با سرعت بالا و مسافت‌های طولانی امکان می‌دهند تا داده‌ها با کمترین افت منتقل شوند.

علاوه بر انتقال سیگنال‌های نوری، بسیاری از ماژول‌های فیبرنوری امکاناتی دیگر نیز دارند. به عنوان مثال، برخی از ماژول‌های فیبرنوری با قابلیت DDM (Digital Diagnostics Monitoring) تجهیز شده‌اند که به مدیران شبکه امکان مانیتورینگ پارامترهای مختلفی مانند دما، ولتاژ، سطوح قدرت فرستنده و گیرنده و ... را می‌دهد.

هر یک از ماژول‌های معرفی شده بر اساس نیاز شبکه و نوع تجهیزات مورد استفاده، انتخاب می‌شوند. برای مثال، اگر نیاز به پوشش فاصله‌های طولانی باشد، ماژول‌هایی با قابلیت کار با فیبرهای سینگل مود و توان بالاتر مناسب هستند. در مقابل، برای ارتباطات داخلی مراکز داده، ماژول‌های مالتی مود با هزینه کمتر ترجیح داده می‌شوند. یا به عنوان مثال ماژول‌های SFP و GBIC برای اتصالات ساده در شبکه‌های کوچک و متوسط استفاده می‌شوند. ماژول‌های XFP و QSFP  برای شبکه‌های بزرگ با سرعت بالا مانند شبکه‌های فایبر چندگانه (MPO) و شبکه‌های حافظه ابری (Cloud) مورد استفاده قرار می‌گیرند.
