فیبر نوری به‌عنوان زیرساخت فیزیکی اساسی برای شبکه‌های ارتباطی پرظرفیت و مدرن محسوب می‌شود. این فناوری داده‌های حیاتی را منتقل کرده و هزاران مشترک، سازمان‌ها و صنایع مختلف را به هم متصل می‌کند. بنابراین، خرابی فیبر می‌تواند تأثیر قابل‌توجهی داشته باشد و شناسایی و تشخیص دقیق مشکلات در اسرع وقت از اهمیت بالایی برخوردار است.
با گسترش روزافزون استفاده از شبکه‌های انتقال نوری (Optical Transport Networks) در مسیرهای طولانی، سیستم‌های مانیتورینگ فیبر به‌عنوان راهکاری مؤثر برای کاهش ریسک‌ها و حفظ سرمایه‌ها به‌طور گسترده به کار گرفته می‌شوند.
چرا به مانیتورینگ فیبر نیاز داریم؟
فیبرهای نوری بسیار حساس و آسیب‌پذیر هستند. این کابل‌ها در سراسر جهان گسترده شده‌اند و برای محافظت از آن‌ها، پوشش‌های بیرونی ارتقا یافته و روش‌های مختلفی برای نصب کابل‌ها توسعه یافته است. با این حال، عوامل متعددی همچون حیوانات، فعالیت‌های عمرانی، بلایای طبیعی، شرایط آب و هوایی شدید و فرسودگی فیبر، همواره تهدیدی جدی برای شبکه‌های فیبر نوری محسوب می‌شوند.
در انتقال‌های طولانی‌مدت و ارتباط میان ساختمان‌ها، پردیس‌ها یا شهرها، خرابی فیبر می‌تواند باعث وقفه‌های پرهزینه در جریان داده شود. شناسایی و رفع این مشکلات ممکن است ساعت‌ها، روزها و حتی هفته‌ها زمان ببرد.
برای تضمین کیفیت انتقال، نگهداری زیرساخت‌های شبکه اهمیت ویژه‌ای دارد. با استفاده از سیستم‌های مانیتورینگ خودکار فیبر که شامل شناسایی خطا، مکان‌یابی دقیق و ارسال نیروی تعمیر می‌شود، بهره‌وری به شکل چشمگیری افزایش می‌یابد.
از یک سو، این سیستم‌ها وضعیت عملیاتی شبکه را به‌صورت مستمر زیر نظر دارند و با شناسایی روندهای کاهش کیفیت، پیش از بروز مشکلات احتمالی، هشدار می‌دهند.
از سوی دیگر، هنگام وقوع قطعی فیبر، واکنش سریع و مکان‌یابی دقیق باعث کاهش زمان اختلالات می‌شود.
علاوه بر این، داده‌های جامع مربوط به فعالیت‌های ساخت‌وساز، فیوژن و نگهداری در سیستم ثبت، پردازش و قابل جستجو است که در نهایت موجب کاهش خطاهای فیبر، افزایش کارایی و کاهش بار کاری پرسنل می‌گردد.
معرفی سیستم مانیتورینگ فیبر سری FMT
با توجه به اهمیت بالای مانیتورینگ کابل‌های فیبر نوری، شرکت سورین نت راهکار FMT Series Fiber Monitoring Solution را پیشنهاد می‌کند. این راهکار، سیستم‌های WDM/OTN را تحت نظارت قرار داده و امکان پایش شبکه‌های فیبر نوری بدون ایجاد وقفه را فراهم می‌سازد. همچنین، قابلیت ارائه تشخیص و عیب‌یابی شبکه به‌صورت بلادرنگ (Real-time) را دارد.
نحوه عملکرد سیستم مانیتورینگ فیبر نوری

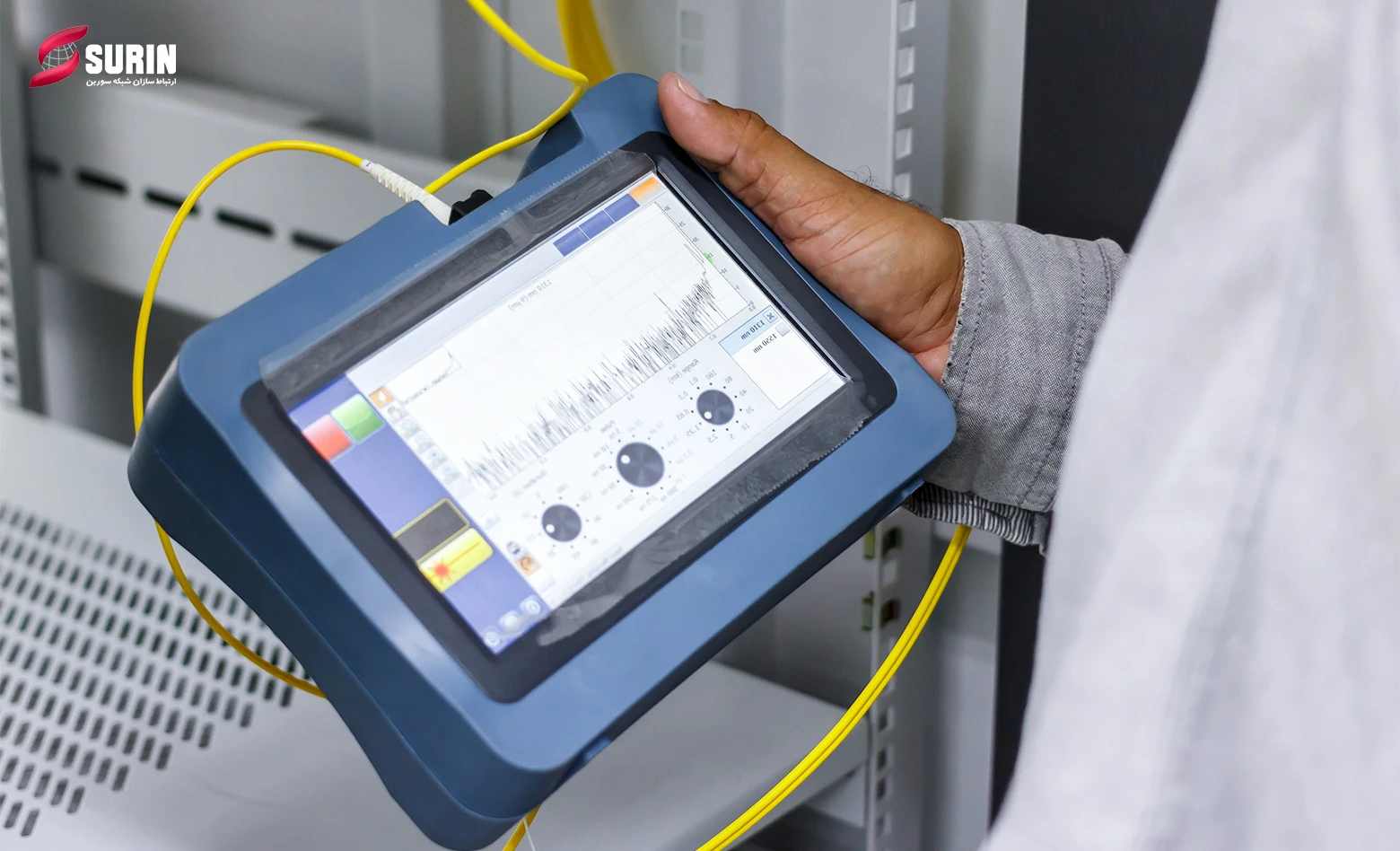

سیستم مانیتورینگ فیبر نوری به ارائه‌دهندگان خدمات شبکه اجازه می‌دهد تا از یک موقعیت مرکزی، وضعیت شبکه‌های WDM/OTN را پایش و مشکلات احتمالی را شناسایی و عیب‌یابی کنند. این سیستم از فناوری OTDR (Optical Time-Domain Reflectometer) برای تست کابل‌های فیبر نوری و مکان‌یابی دقیق محل قطع یا اختلال استفاده می‌کند.
سیستم به‌صورت خودکار با استفاده از سوئیچ‌های نوری (Optical Switches) بین لینک‌های مختلف جابه‌جا شده و سیگنال‌های نوری را به‌صورت مستمر پایش می‌نماید.
نمونه عملکرد در توپولوژی نقطه به نقطه (Point-to-Point)

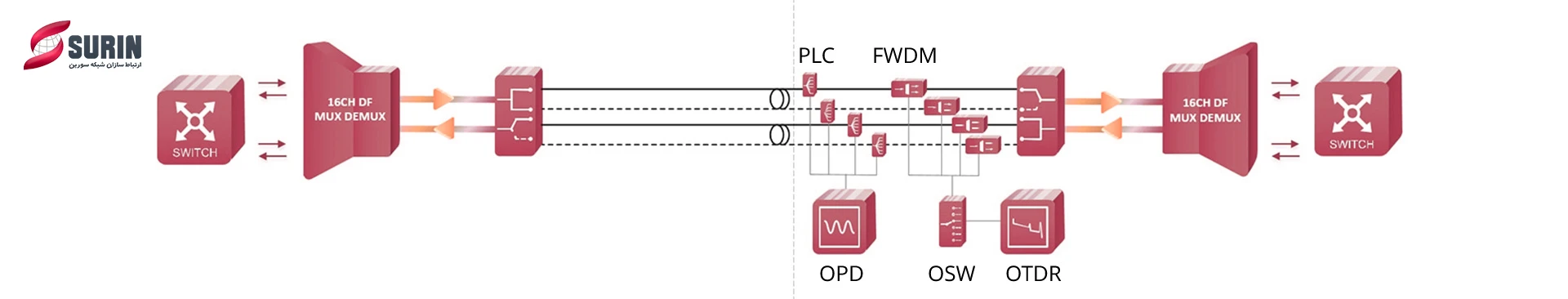

در یک شبکه نقطه‌به‌نقطه، سیگنال نوری از سایت A ارسال می‌شود و توسط یک تقسیم‌کننده نوری PLC تقسیم می‌گردد؛ حدود ۱٪ از سیگنال به ماژول OPD برای پایش توان نوری فرستاده می‌شود و باقی سیگنال از طریق فیلتر FWDM به سمت سایت B هدایت می‌شود.
در بازه‌های زمانی مشخص، OTDR آزمایش‌هایی را برای اطمینان از عملکرد صحیح لینک انجام می‌دهد. ماژول OPD داده‌های توان نوری را به سیستم مانیتورینگ آنلاین گزارش می‌دهد و در صورت وجود هرگونه اختلال یا افت سیگنال، هشدار ارسال می‌شود.
در صورت تشخیص اختلال، OTDR مجدداً فعال می‌شود تا محل دقیق خرابی را شناسایی کند. سپس، از طریق پیامک، تماس تلفنی، ایمیل یا سایر روش‌ها، اطلاع‌رسانی به مسئولین فنی صورت می‌گیرد.

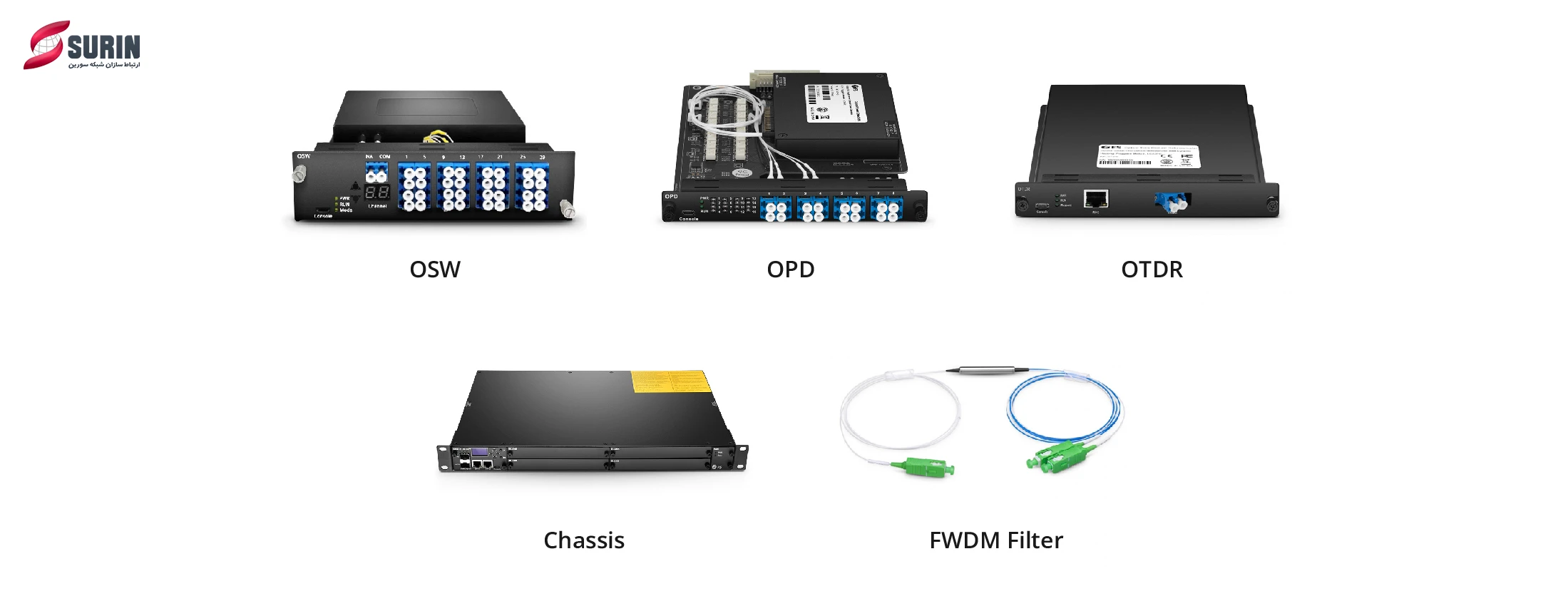

اجزای کلیدی سیستم
بر اساس توضیح بالا، این راهکار شامل مجموعه‌ای از تجهیزات تخصصی از جمله:
OTDR (بازتاب‌سنج نوری دامنه زمان)
OSW (سوئیچ نوری)
OPD (آشکارساز توان نوری)
فیلتر FWDM
می‌باشد که به‌صورت یکپارچه عملکرد مانیتورینگ را ممکن می‌سازند.
تشخیص توان نوری (Optical Power Detection): ماژول OPD وظیفه تشخیص توان نوری با دقت بالا را بر عهده دارد. این ماژول از ۴، ۸ یا ۱۶ کانال پشتیبانی می‌کند و در طول موج‌های ۱۳۱۰±۲۰ نانومتر و ۱۵۵۰±۲۰ نانومتر قابل استفاده است.
فیلتر FWDM: این فیلتر مانند یک کوپلر نوری عمل می‌کند و نورهای با طول موج‌های مختلف را از یکدیگر جدا کرده و امکان تست جداگانه آن‌ها را فراهم می‌سازد.
سوئیچ‌های نوری (Optical Switches): سوئیچ نوری (OSW) نوعی تجهیز کنترل مسیر نوری است که امکان اتصال چند فیبر مورد آزمایش را فراهم می‌کند. این سوئیچ‌ها بر پایه فناوری فیلتر لایه نازک (Thin Film Filter) طراحی شده‌اند و می‌توانند سیگنال‌های نوری را به کانال مورد نظر هدایت کنند.
بازتاب‌سنج نوری در حوزه زمان (OTDR - Optical Time Domain Reflectometer): OTDR برای تشخیص و جداسازی خرابی‌ها از راه دور طراحی شده است. این ابزار پایش خطا در سطح فیبر، پایش خطا در سطح لینک (span) و همچنین پایش در فواصل طولانی را امکان‌پذیر می‌سازد.
شاسی سری FMT (FMT Series Chassis): علاوه بر تجهیزات فوق، وجود شاسی سری FMT نیز ضروری است. این تجهیزات به‌صورت ماژول‌های قابل نصب طراحی شده‌اند و باید در داخل شاسی سری FMT قرار گرفته و از طریق واحد مدیریت شبکه (Network Management Unit) کنترل شوند.
ارزش‌های کلیدی سیستم مانیتورینگ فیبر نوری سورین نت
پایش از راه دور و آنلاین (Remote and Online Monitoring)

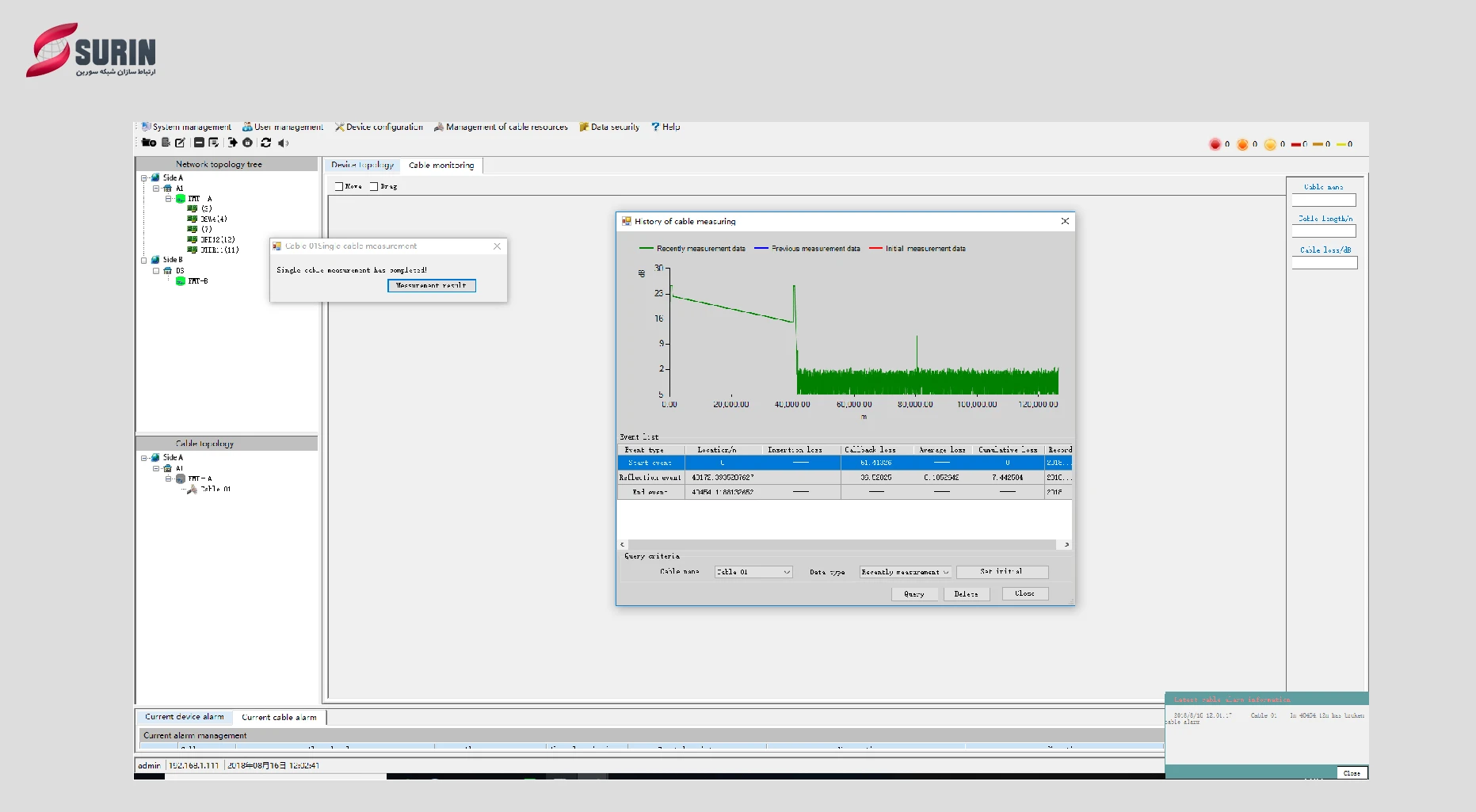

سیستم مانیتورینگ فیبر نوری سورین نت از طریق بستری آنلاین و از راه دور عمل می‌کند که بر پایه نرم‌افزار اختصاصی FMT Series Optical Cable Monitoring طراحی شده است.
اپراتورها می‌توانند به‌صورت متمرکز و از هر نقطه‌ای، وضعیت لینک‌های فیبر نوری را بررسی کرده، به اطلاعات حیاتی، هشدارها و گزارش‌ها به‌صورت ریموت دسترسی داشته باشند و تصمیم‌گیری‌های سریع‌تری انجام دهند.
پشتیبانی این پلتفرم از ثبت سوابق دیجیتال و امکان جستجو در داده‌ها، بهبود چشمگیری در مدیریت و تحلیل اطلاعات شبکه ایجاد می‌کند.
پایش پیشگیرانه و هشدارهای سریع (Proactive Monitoring and Rapid Alerts)
ماژول OPD (Optical Power Detection) به‌طور مستمر داده‌های مربوط به وضعیت کابل‌های فیبر نوری را به مرکز مانیتورینگ گزارش می‌دهد.
اپراتورها می‌توانند در هر لحظه، از طریق پلتفرم آنلاین، وضعیت تمام لینک‌های پایش‌شده را مشاهده کنند.
همچنین ماژول OTDR به‌طور دوره‌ای عملکرد فیبرها را بررسی می‌کند و از بروز اختلالات ناگهانی جلوگیری می‌نماید.
در صورت مشاهده‌ی هرگونه نقص یا اختلال در شبکه، هشدارها به‌صورت آنلاین و بلادرنگ صادر شده و به اپراتور اطلاع داده می‌شود. این ویژگی منجر به تشخیص سریع ایرادات، کاهش زمان رفع مشکل و افزایش پایداری و اطمینان‌پذیری شبکه می‌شود.
مکان‌یابی دقیق و سریع خطا
در سیستم مانیتورینگ فیبر نوری، دستگاه OPD توان نوری را اندازه‌گیری کرده و OTDR طول لینک، افت لینک، نسبت بازتاب کلی (ORL) و تضعیف فیبر را محاسبه می‌کند تا کل لینک‌ها را تست کرده و محل قطعی را به‌صورت دقیق مشخص نماید. این فرآیند زمان عیب‌یابی را به‌شدت کاهش می‌دهد. ارائه‌دهندگان خدمات می‌توانند فوراً تیم‌های تعمیر را اعزام کرده و زمان قطعی شبکه را به میزان قابل توجهی کاهش دهند.
پلتفرم فشرده و با یکپارچگی بالا
سورین نت مجموعه‌ای گسترده از شاسی‌های رک‌مونت در اندازه‌های 1U، 2U و 4U ارائه می‌دهد که برای نصب کارت‌های مانیتورینگ طراحی شده‌اند. این شاسی‌ها به‌ترتیب دارای ۴، ۸ و ۱۶ اسلات هستند و ساختاری با چگالی بالا را فراهم می‌کنند. به‌عنوان بخشی از سری FMT، کارت‌های مانیتورینگ می‌توانند شاسی را با کارت‌های لایه نوری و لایه الکتریکی به اشتراک بگذارند. اپراتورها می‌توانند تجهیزاتی مانند ترنسپاندر OEO، تقویت‌کننده EDFA، سوئیچ حفاظتی OLP، OTDR، OPD و غیره را همگی در یک شاسی مدیریت کنند، که این موضوع باعث صرفه‌جویی در فضای رک و ساده‌سازی فرایند استقرار تجهیزات می‌شود.
کاربرد انعطاف‌پذیر
سیستم مانیتورینگ فیبر نوری تا ۱۶ رشته فیبر را پایش کرده و می‌تواند به‌صورت مستقل بر روی فیبرهای خاموش (dark fiber) یا روشن (lit fiber) عمل کند. این سیستم نه‌تنها با تجهیزات انتقال نوری سورین نت (سری‌های FMT، MS8100، M یا D7000) کار می‌کند، بلکه قابلیت ادغام با تجهیزات شرکت‌های ثالث را نیز دارد، و در ساختارهای شبکه نقطه‌به‌نقطه (P2P)، نقطه‌به‌چندنقطه (P2MP) یا مش نیز قابل استفاده است. این دستگاه کل طیف باند C سیستم DWDM و بخشی از طول‌موج CWDM را پایش می‌کند که پاسخگوی نیازهای مانیتورینگ در بیشتر شبکه‌های نوری خواهد بود.
جمع‌بندی
با گسترش روز افزون شبکه‌های فیبر نوری، استفاده از یک سیستم نظارت بر فیبر به‌طور چشمگیری در تضمین کیفیت و پایداری شبکه مؤثر است. این سیستم فیبر نوری قابلیت توسعه متناسب با نیازهای کاربردی و بودجه‌ی شما را دارد، و شرکت سورین نت همواره با رویکردی مشتری‌محور، راهکارهای فیبر نوری مقرون‌به‌صرفه و نوآورانه ارائه خواهد داد. برای دریافت اطلاعات بیشتر با ما تماس بگیرید.
