انجام تست دقیق با دستگاه OTDR (بازتاب‌سنج نوری بر حسب زمان) مستلزم تنظیم صحیح پارامترهای آن است. تنظیمات نادرست می‌تواند منجر به نتایج غیر دقیق و گمراه کننده شود. در این مقاله، به بررسی پارامترهای کلیدی تنظیمات OTDR و نحوه تنظیم آنها برای تست دقیق فیبر نوری می‌پردازیم.
پارامترهای کلیدی
-
فاصله:
- اگر نقشه‌های دقیقی از مسیر فیبر نوری موجود باشد، می‌توان فاصله مورد نظر برای تست را به صورت دستی تنظیم کرد.
- در صورت عدم وجود اطلاعات دقیق، می‌توان از حالت Auto برای تنظیم خودکار فاصله استفاده کرد.
-
پهنای پالس:
- انتخاب پهنای پالس مناسب به طول مسیر فیبر نوری بستگی دارد.
- برای مسافت‌های کوتاه، باید از پهنای پالس کوتاه استفاده کرد تا وضوح تصویر به حداکثر برسد.
- برای مسافت‌های بلند، به دلیل پراکندگی بیشتر نور، باید از پهنای پالس بلندتر استفاده کرد تا لیزر به انتهای مسیر برسد.

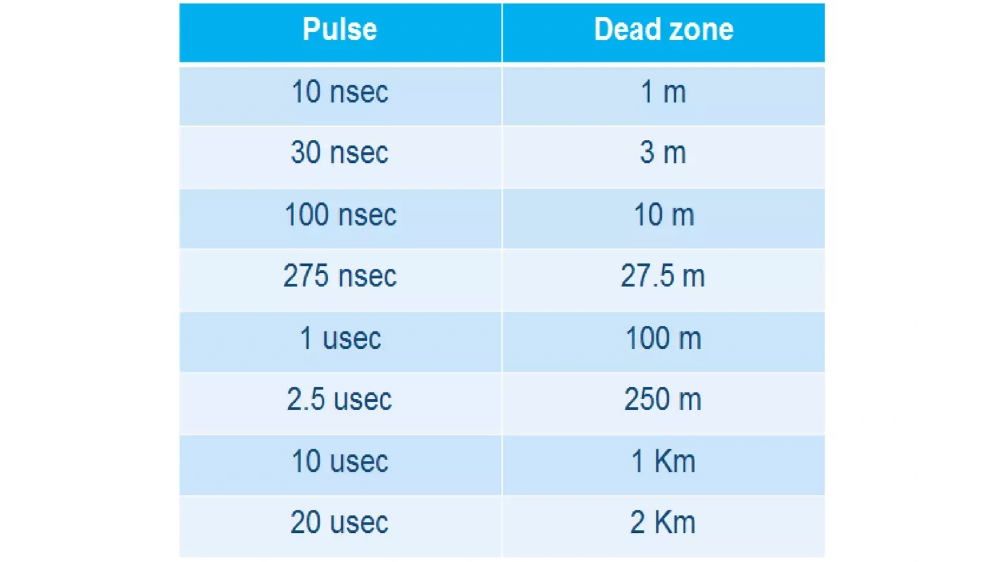

- رابطه پهنای پالس با ناحیه مرده (Dead Zone: ناحیه‌ای که اطلاعات آن قابل اندازه‌گیری نیست) در تصویر زیر نشان داده شده است.
-
زمان تست:
- هر چه زمان تست بیشتر باشد، دقت اندازه‌گیری‌ها نیز بیشتر خواهد بود.
- با این حال، افزایش زمان تست به طور نامحدود، مزیت قابل توجهی به همراه ندارد.
- به طور کلی، زمان تست باید به گونه‌ای انتخاب شود که تعادل بین دقت و زمان برقرار شود.
لانچ کیبل:
- لانچ کیبل(Launch Cable) یک تکه فیبر نوری حلقه شده است که در ابتدای مسیر فیبر نوری قرار می‌گیرد.
- لانچ کیبل برای ایجاد تضعیف در ابتدای مسیر و همچنین به حداقل رساندن اثرات ناحیه مرده استفاده می‌شود.
- شرکت EXFO، استفاده از لانچ کیبل را برای تست‌های دقیق‌تر توصیه می‌کند.
-
طول موج:
- دستگاه‌های OTDR با طول موج‌های مختلف (مانند 850، 1310، 1550 و 1625 نانومتر) موجود هستند.
- انتخاب طول موج مناسب به نوع فیبر نوری و کاربرد آن بستگی دارد.
- به طور کلی، طول موج‌های 1310 و 1550 نانومتر برای کاربردهای مخابراتی رایج هستند.

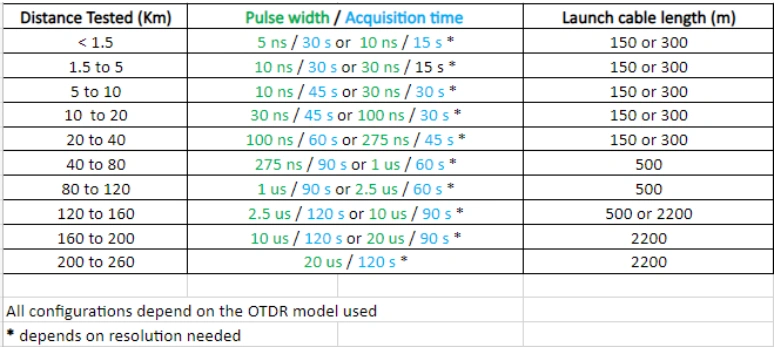

جدول تنظیمات پیشنهادی شرکت EXFO برای دستگاه OTDR
نتیجه گیری
تنظیم صحیح پارامترهای OTDR نقشی اساسی در انجام تست‌های دقیق و قابل اعتماد ایفا می‌کند. با در نظر گرفتن پارامترهای کلیدی مانند فاصله، پهنای پالس، زمان تست، لانچ کیبل و طول موج، می‌توان به نتایج دقیق و قابل اتکایی از تست OTDR دست یافت.
