تفاوت اصلی OLT و ONT چیست؟

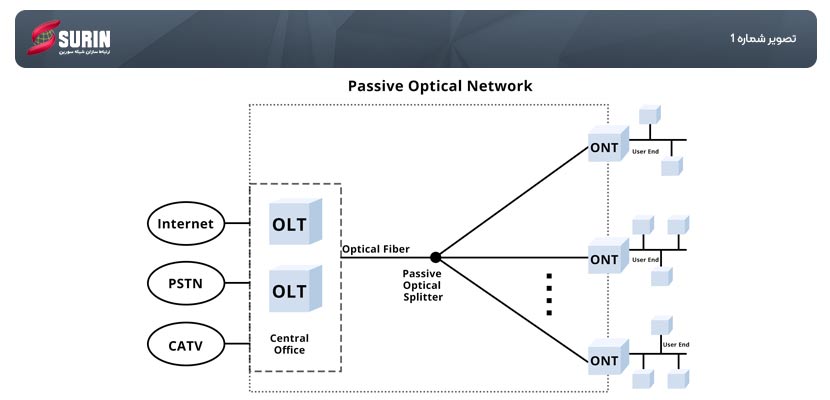

قبل از اینکه به سراغ تفاوت‌های OLT و ONT برویم، مهم است بدانیم که (Passive Optical Network) PON عمدتا از یک OLT در دفتر مرکزی شرکت ارتباطات و چندین ONT (مودم فیبر نوری) در نزدیکی کاربران نهایی تشکیل شده است. ارتباط بین OLT و ONT در شبکه PON مانند رهبر ارکستر است که کل ارکستر را هدایت می‌کند. OLTها که در دفتر مرکزی قرار دارد، جریان هماهنگ داده را هدایت می‌کنند، درست مانند رهبری که سازها را برای خلق یک شاهکار موسیقایی هماهنگ هدایت می‌کند. از سوی دیگرONT که در محل کاربر قرار دارد، مانند نوازنده‌ای عمل می‌کند که سیگنال‌های رهبر را به یک ملودی شخصی‌سازی‌شده ترجمه می‌کند و تجربه‌ای یکپارچه و متناسب را برای هر شنونده در سالن کنسرت عظیم اتصال فراهم می‌کند. در ادامه، معماری اولیه شبکه PON را برری می‌کنیم.

وظیفه OLT در شبکه PON

(Optical Line Terminal) OLT دستگاهی کلیدی و با ظرفیت بالا است که به عنوان نقطه ابتدایی انتقال در یک شبکه PON عمل می‌کند. این مؤلفه قدرتمند به طور کارآمد ترافیک را از ONT های متعدد جمع آوری می کند و انتقال بدون وقفه داده را در سراسر شبکه تضمین می‌کند. قابلیت‌های چندوجهی آن شامل عملکردهای حیاتی مانند سوئیچینگ بسته، زمان‌بندی دقیق ترافیک و مدیریت ماهرانه کیفیت خدمات (QoS) است. OLT عملکرد شبکه را بهینه می‌کند و نقشی کلیدی در تسهیل ارتباطات مطمئن و پرسرعت برای دستگاه‌های مختلف کاربران نهایی ایفا می‌کند.

اجزای تشکیل دهنده OLT

یک OLT ازچندین جزء مهم تشکیل شده است که هر کدام ازاجزا نقش خاصی را درعملکرد قدرتمند OLT ایفا می‌کنند، درهسته OLT یک CPU (واحد پردازش مرکزی) قرار دارد که وظیفه هماهنگی و نظارت بر کل عملیات OLT را بر عهده دارد. جزء دیگراین دستگاه یک RM (Register Memory) است که به عنوان مخزنی برای فایل پیکربندی OLT عمل می‌کند که مدیریت و سفارشی سازی بدون مشکل را تسهیل می کند. دو جزء پویای فرستنده (Upstream Transceiver) و گیرنده (Downstream Receiver) مسئولیت ارسال و دریافت داده در سراسر شبکه را بر عهده دارند و ارتباط سریع و قابل اعتماد را تضمین می کنند و در نهایت یک منبع تغذیه (Power Unit) وظیفه تامین انرژی لازم برای ادامه عملیات OLT را دارد.

عملکرد  OLT

کنترل جریان داده در هر دو جهت Upstream و OLT : Downstream مدیریت ارسال و دریافت داده‌ها را برعهده دارد. این شامل اطمینان از ارسال صحیح اطلاعات به ONU ها و دریافت کارآمد داده‌ها از کاربران نهایی است.

تبدیل سیگنال ها به فرمت استاندارد OLT : PON سیگنال‌های الکتریکی را که با استاندارد FiOS مطابقت دارند، به سیگنال‌های نوری با فرمت و طول موج خاص که برای انتقال در شبکه PON مناسب هستند، تبدیل می کند.

Multiplexing کردن سیگنال های آنالوگ یا دیجیتال: OLT می تواند چندین جریان داده را از کاربران مختلف ترکیب کرده و به یک سیگنال واحد تبدیل کند. این کارایی باعث بهینه سازی استفاده از پهنای باند فیبر نوری می شود.

نقش ONT (مودم فیبر نوری) در شبکه‌های FTTH (Fibre to the Home)

ONT یا همان مودم فیبر نوری به عنوان یک جزء حیاتی در شبکه‌های FTTH (Fibre to the Home) به شمار می‌رود که وظیفه اتصال فیبر نوری  را به دستگاه‌های کاربر نهایی مانند کامپیوتر، روتر،تلویزیون یا تلفن را دارد. این دستگاه مهم به عنوان دروازه‌ای برای ارائه خدمات متنوع از طریق یک فیبر نوری عمل می‌کند که شامل اینترنت پرسرعت، صدا‌ (تلفن) و تصویر‌ (تلویزیون) می‌شود.

وظیفه اصلی ONT تبدیل سیگنال‌های نوری که از طریق کابل فیبر نوری دریافت می‌شوند به سیگنال‌های الکتریکی قابل فهم برای دستگاه کاربراست. بنابراین ONT نقشی کلیدی در اتصال یکپارچه و چند منظوره را ایفا می‌کند و اطمینان حاصل می‌کند که خدمات مختلف به طور مؤثر به کاربران در محل زندگیشان ارائه شود.

اجزای کلیدی در عملکرد بی‌نقص ONT

یک ONT برای انتقال بدون نقص داده، اجزای مهمی را با هم هماهنگ می‌کند:

پایانه خط نوری (OLT): این دستگاه که در مرکز مخابرات قرار دارد، ترافیک اینترنت را از چندین ONT مختلف جمع‌آوری می‌کند و وظیفه مسیریابی داده‌های بین آن‌ها و شبکه اصلی را بر عهده دارد. به عبارت دیگر، OLT نقش یک هاب مرکزی را برای برقراری ارتباط بین ONT ها و اینترنت ایفا می‌کند.

منبع تغذیه (Power Supply): همانطور که از نامش پیداست وظیفه تامین برق ONT را بر عهده دارد تا این دستگاه بتواند به درستی به کار خود ادامه دهد.

فرستنده و گیرنده فیبر نوری (Fiber Optical Transceiver): این قطعه هوشمند، سیگنال‌های الکتریکی را به سیگنال‌های نوری قابل انتقال در فیبر نوری و بالعکس تبدیل می‌کند. در واقع این فرستنده و گیرنده (ماژول SFP)، نقش مترجم بین سیگنال‌های قابل فهم برای دستگاه‌های الکترونیکی و سیگنال‌های نوری را ایفا می‌کند.

سوئیچ اترنت (Ethernet Switch): وظیفه این قطعه برقراری ارتباط بین ONT و دستگاه‌های نهایی شما مانند کامپیوتر، روتر و تلفن است. سوئیچ اترنت، داده‌ها را به درستی هدایت می‌کند تا به مقصد نهایی خود برسند.

رابط مدیریت (Management Interface): این رابط کاربری به شما امکان دسترسی به تنظیمات و وضعیت ONT را می‌دهد. شما می‌توانید از طریق این رابط، تنظیمات شبکه را پیکربندی کنید و وضعیت عملکرد ONT را برای اطمینان از اتصال بهینه و قابل اعتماد، بررسی نمایید.

به طور خلاصه، هر کدام از این اجزا نقش مهمی در عملکرد ONT ایفا می‌کنند و با هم کار می‌کنند تا اطمینان حاصل شود که داده‌ها به طور موثر و ایمن بین شبکه فیبر نوری و دستگاه‌های شما منتقل می‌شوند.

عملکرد ONT

ONT به عنوان یک مودم فیبر نوری عمل می کند و از طریق کابل فیبر نوری با ISP (شرکت ارائه دهنده اینترنت) ارتباط برقرار می کند.

ONT  برای برقراری این ارتباط از دو کانال مجزا استفاده می‌کند:

فرستنده (Upstream Channel) : اطلاعات ارسالی توسط کاربر را مدیریت می‌کند. این اطلاعات می‌تواند شامل آپلود فایل، ارسال ایمیل، برقراری تماس (تلفن اینترنتی) و غیره باشد. وظیفه ONT در این کانال، گرفتن اطلاعات دیجیتال از دستگاه‌های شما (کامپیوتر، تلفن وغیره) و تبدیل آن‌ها به سیگنال‌های نوری است که می‌توانند از طریق کابل فیبر نوری ارسال شوند. سپس این سیگنال‌های نوری به سمت OLT (پایانه خط نوری) که در مرکز مخابرات قرار دارد، فرستاده می‌شوند.

گیرنده (Downstream Channel): وظیفه دریافت اطلاعات از سمت OLT را برعهده دارد. این اطلاعات شامل وب‌سایت‌هایی که بازدید می‌کنید، ویدیئوهایی که تماشا می‌کنید، ایمیل‌هایی که دریافت می‌کنید و غیره می‌شود. OLT این اطلاعات را در قالب سیگنال‌های نوری ارسال می‌کند که توسط ONT دریافت می‌گردد. ONT سپس این سیگنال‌ها را به سیگنال‌های الکتریکی قابل فهم برای دستگاه‌های شما تبدیل کرده و تحویل می‌دهد.

تفاوت‌های OLT و ONT چیست؟

• مکان قرار گیری OLT و ONT :

OLT  : مرکز مخابرات اپراتور

ONT : محل کاربر (خانه یا محل کار)

• نقش OLT و ONT :

OLT: کنترل کننده مرکزی شبکه PON، مدیریت ترافیک و سیگنال‌ها برای چندین ONT

ONT: پل ارتباطی بین کابل فیبر نوری و دستگاه‌های کاربر، تبدیل سیگنال‌های نوری به سیگنال‌های الکتریکی و بالعکس

• مدیریت ترافیک:

OLT: مدیریت ترافیک کل شبکه (Downstream و Upstream) برای همه کاربران متصل

ONT: مدیریت ترافیک مربوط به یک کاربر یا محل خاص

• مدیریت سیگنال:

OLT : تبدیل سیگنال‌های الکتریکی از شبکه اصلی به سیگنال‌های نوری قابل انتقال در فیبر نوری

ONT : تبدیل سیگنال‌های نوری دریافت شده از طریق فیبر نوری به سیگنال‌های الکتریکی قابل فهم برای دستگاه‌های کاربر

• محدوده عملیاتی:

OLT: پوشش‌دهی گسترده، پشتیبانی از هزاران کاربر

ONT: ارائه سرویس به یک کاربر (چندین نفر) و یک محل خاص

نتیجه گیری

همانطور که در متن آمده استOLT به عنوان فرمانده مرکزی شبکه PON عمل می‌کند و مسئول مدیریت ترافیک کل شبکه است. در مقابل،ONT  نقش یک پل ارتباطی محلی را ایفا می‌کند و مدیریت ترافیک را برای کاربران یا اماکن مجزا برعهده دارد. این همکاری OLT و ONT است که امکان انتقال بدون مشکل اطلاعات در شبکه PON را فراهم می‌کند. OLT ترافیک کل شبکه را مدیریت می‌کند و سیگنال‌ها را برای انتقال آماده می‌سازد، در حالی که ONT سیگنال‌ها را به فرمت قابل درک برای دستگاه‌های کاربر تبدیل می‌کند و ارتباط آن‌ها را با OLT برقرار می‌سازد. در نهایت، این دو دستگاه با هم کار می‌کنند تا اطمینان حاصل شود که اطلاعات به طور روان و بدون مشکل از مرکز مخابرات به خانه یا محل کار کاربران منتقل می‌شود.
