انواع ماژول های فیبرنوری

ماژول‌های فیبر نوری به عنوان یکی از اجزای اصلی شبکه‌های ارتباطی، به منظور انتقال داده‌ها به صورت نوری به کار می‌روند. این ماژول‌ها به دلیل سرعت بالا، قابلیت پشتیبانی از فواصل بلند، پایداری در برابر نوسانات درجه حرارت و ... از آن‌ها در سیستم‌های ارتباطی، شبکه‌های کامپیوتری و شبکه‌های مخابراتی استفاده می‌شود. ماژول‌های فیبر نوری معمولاً شامل فرستنده‌ها، گیرنده‌ها یا ترکیبی از هر دو هستند. فرستنده‌ها سیگنال‌های الکتریکی را به سیگنال‌های نوری تبدیل می‌کنند و گیرنده‌ها سیگنال‌های نوری را به سیگنال‌های الکتریکی بازمی‌گردانند. این ماژول‌ها از فناوری‌های مختلفی مانند دیودهای لیزری (LD) و دیودهای نوری (PD) برای تبدیل و انتقال داده‌ها استفاده می‌کنند.

انواع ماژول‌های فیبر نوری:

ماژول‌های فیبر نوری دارای انواع مختلفی هستند که به‌صورت دسته‌بندی شده و بر اساس نوع کاربرد، فناوری، طول موج، سرعت انتقال داده و نوع کانکتور طراحی و تولید می‌شوند. در ادامه، برخی از دسته‌بندی‌های رایج این ماژول‌ها آورده شده است:

ماژول فیبر نوری بر اساس نوع کاربرد

• ماژول‌های شبکه محلی (LAN): انتقال داده‌ها در فواصل کوتاه در محیط‌های داخلی استفاده می‌شوند.
• ماژول‌های شبکه گسترده (WAN): برای ارتباطات در فواصل طولانی و میان شهرها یا کشورهای مختلف به کار می‌روند.
• ماژول‌های مراکز داده: برای اتصال سرورها، سوئیچ‌ها و ذخیره‌سازها در مراکز داده طراحی شده‌اند.

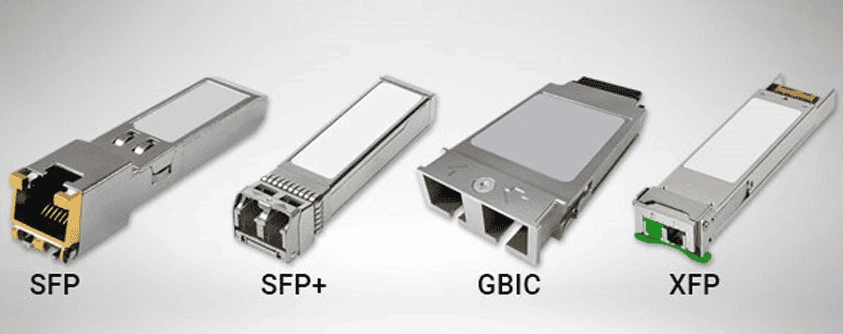

ماژول فیبر نوری بر اساس فناوری

• ماژول‌های SFP (Small Form-factor Pluggable): ماژول‌های فیبر نوری SFP یکی از رایج‌ترین تجهیزات شبکه‌های نوری است که در اندازه کوچک طراحی شده‌اند. ماژول‌های SFP از سرعت‌های مختلفی، از جمله 1 گیگابیت بر ثانیه (SFP) و 10 گیگابیت بر ثانیه (+SFP) پشتیبانی می‌کنند. همچنین این ماژول می‌تواند با انواع فیبرهای نوری Single-mode و Multi-mode کار کنند و بسته به نوع فیبر و فاصله، توانایی انتقال داده‌ها را از چند متر تا چند صد کیلومتر فراهم می‌آورند.
• ماژول‌های +SFP: ماژول فیبر نوری +SFP نسخه پیشرفته SFP با پشتیبانی از سرعت‌های بالاتر (10 گیگابیت بر ثانیه) می‌باشد. این ماژول‌ها به دلیل طراحی پیشرفته و عملکرد بهینه، برای کاربردهایی که نیاز به پهنای باند بالاتر و انتقال داده سریع‌تر دارند، بسیار مناسب هستند و در شبکه‌های مدرن، مانند دیتاسنترها، شبکه‌های سازمانی، و زیرساخت‌های مخابراتی، به طور گسترده مورد استفاده قرار می‌گیرند.
• ماژول‌های QSFP (Quad Small Form-factor Pluggable): ماژول‌های QSFP معمولاً از چهار کانال داده استفاده می‌کنند که هر کانال می‌تواند به‌طور مستقل داده‌ها را منتقل کند. این ویژگی باعث می‌شود پهنای باند کلی افزایش یابد. برای انتقال داده‌های چهارگانه با سرعت بالا (40 گیگابیت بر ثانیه و بیشتر). به‌عنوان مثال، ماژول QSFP28 می‌تواند 4 کانال 25 گیگابیت‌برثانیه را پشتیبانی کند و مجموعاً پهنای باند 100 گیگابیت‌برثانیه ارائه دهد.
• ماژول‌های CFP (C Form-factor Pluggable): برای سرعت‌های بسیار بالا (100 گیگابیت بر ثانیه و بیشتر) در شبکه‌های گسترده.
• ماژول‌های XFP (10 Gigabit Small Form Factor Pluggable): ماژول نوری XFP هستند که برای ارتباطات 10 گیگابیت بر ثانیه در شبکه‌های مخابراتی و داده‌ای استفاده می‌شوند. این ماژول‌ها با استانداردهای شبکه مانند 10G Ethernet، SONET/SDH، و 10G Fibre Channel سازگار هستند و به‌عنوان یک رابط قابل تعویض برای تجهیزات شبکه طراحی شده‌اند.

ماژول فیبر نوری بر اساس طول موج

1. ماژول‌های Single-mode: برای انتقال داده‌ها در فواصل طولانی و با طول موج 1310 نانومتر یا 1550 نانومتر.
2. ماژول‌های Multi-mode: برای فواصل کوتاه‌تر و با طول موج 850 نانومتر.

ماژول فیبر نوری بر اساس سرعت انتقال داده

1. ماژول‌های گیگابیت اترنت (Gigabit Ethernet): برای سرعت‌های 1 گیگابیت بر ثانیه.
2. ماژول‌های 10G، 25G، 40G، 100G و بیشتر: برای کاربردهای پیشرفته و نیازهای پهنای باند بالا.

ماژول فیبر نوری بر اساس نوع کانکتور

رایج‌ترین نوع کانکتور در ماژول‌های فیبر نوری کانکتور LC (Lucent Connector).
کانکتوری ساده و با قابلیت قفل شدن کانکتور SC (Subscriber Connector).
برای ارتباطات چندحالته و با چگالی بالا از کانکتورهای MTP/MPO استفاده می‌شود.

"هر یک از این ماژول‌های فیبر نوری بسته به نیاز شبکه، فاصله انتقال و سرعت مورد نظر انتخاب و نقش مهمی در عملکرد شبکه‌های نوری مدرن ایفا می‌کنند."

ماژول‌های فیبر نوری با توجه به تنوع در طراحی، فناوری و کاربرد، یکی از مهم‌ترین اجزای زیرساختی شبکه‌های ارتباطی مدرن محسوب می‌شوند. انتخاب مناسب این ماژول‌ها بر اساس نیاز شبکه، فاصله انتقال، سرعت مورد نظر و نوع کانکتور، نقش حیاتی در بهینه‌سازی عملکرد و پایداری شبکه ایفا می‌کند. با پیشرفت فناوری، این ماژول‌ها همچنان به توسعه خود ادامه می‌دهند تا نیازهای روزافزون به پهنای باند و سرعت بالاتر را برآورده کنند و به‌عنوان یک عامل کلیدی در ارتقاء کیفیت ارتباطات در شبکه‌های مخابراتی و اینترنتی عمل کنند. این ماژول‌ها با قابلیت‌های متنوع خود، از جمله پشتیبانی از انواع پروتکل‌ها و استانداردهای جهانی، امکان ارائه خدمات با کیفیت بالا را در شرایط مختلف فراهم می‌آورند.

در کنار این پیشرفت‌ها، توجه به مسائل اقتصادی و زیست‌محیطی نیز از اهمیت ویژه‌ای برخوردار است. به همین دلیل، تولیدکنندگان در حال توسعه ماژول‌های فیبر نوری با هزینه‌های پایین‌تر و مصرف انرژی کمتر هستند. این تغییرات موجب کاهش هزینه‌های عملیاتی و افزایش عملکرد شبکه‌ها در مقیاس‌های بزرگ می‌شوند. به طور کلی، ماژول‌های فیبر نوری با ترکیب فناوری‌های نوین، نیازهای رو به رشد ارتباطی را پاسخگو بوده و نقشی اساسی در آینده شبکه‌های ارتباطی ایفا خواهند کرد.
