کابل‌های فیبر نوری ممکن است به طور تصادفی آسیب ببینند و یا در اثر فعالیت‌های ساختمانی، حفاری و یا حتی توسط حیوانات جونده دچار خرابی یا شکستگی شوند. این نوع آسیب‌ها منجر به قطع شدن ارتباطات و ایجاد اختلال در انتقال داده‌ها می‌شود، که می‌تواند تأثیرات قابل توجهی بر عملکرد شبکه و خدمات وابسته به آن‌ها داشته باشد. به‌منظور حل این نوع از مشکلات به‌راحتی می‌توان با استفاده از ابزارها و تجهیزات، کابل‌های آسیب دیده را شناسایی و تعمیر کرد. این فرآیند اغلب شامل استفاده از دستگاه‌های تست فیبر نوری برای تعیین محل دقیق آسیب و سپس انجام تعمیرات ضروری با استفاده از سایر تجهیزات فیبر نوری می‌باشد که در ادامه به آن می‌پردازیم.
برش فیبر نوری (Cleaver)

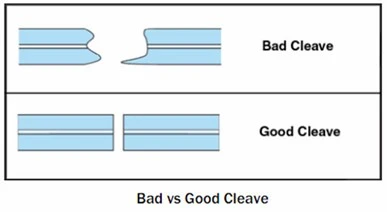

Cleaving یا برش فیبر نوری فرآیندی است که طی آن یک فیبر نوری به‌طور دقیق برای اتصال یا پایان دادن به کابل فیبر نوری برش داده می‌شود همانند برش یک صفحه شیشه‌ای. ابزار و یا دستگاه برش فیبر سطح کابل را در محل مناسب خراش می‌دهد سپس با فشار کم در محل خراش، فیبر بریده می‌شود به طوری که اگر این کار به‌درستی انجام شود، فیبر با یک سطح تمیز و عمود بر طول فیبر برش داده می‌شود. نکته قابل توجه در مورد برش فیبرهای نوری زاویه برش آن‌هاست به این صورت که این زاویه هرچه به 90 درجه نزدیکتر باشد احتمال تطابق آن با فیبر دیگر و سپس فیوژن نمودن آن‌ها و یا ترکیب آن توسط کانکتورها بیشتر خواهد بود. برخی از کلیورهای فیبر نوری به صورت خودکار برش‌های دقیق و منظمی را بر روی فیبر نوری اعمال می‌کنند، در صورتی که برخی دیگر از کلیورهای فیبر نوری برای برش فیبر به نیروی تکنسین و مهارت‌های آن‌ها جهت برش فیبر نیاز دارند.
انواع کلیور فیبر نوری

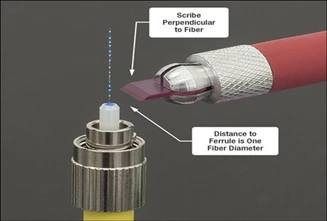

Scribe Cleavers
Scribe Cleavers یا برش اسکریپ به صورت دستی انجام می‌شود و از نظر هزینه بسیار مقرون به‌صرفه می‌باشد. این ابزار به شکل خودکارهای قلمی با تیغه‌های الماس طراحی شده‌اند تا فیبر را به صورت دستی برش دهند. سپس اپراتور فیبر را برای شکستن آن می‌کِشد. از آنجایی که فرآیند شکستن تحت نیروی دستی انجام می‌شود، کنترل نیرو دشوار بوده و دقت و صحت برش کاهش می‌یابد. به همین علت، اکثر تکنسین‌ها از این Scribe Cleavers مقرون به صرفه دوری می‌کنند.
Precision Cleavers
Precision Cleaver در مقایسه با Scribe Cleaverها از برش‌های دقیقی برخوردار هستند و می‌توانند چندین فیبر را با افزایش سرعت و دقت بیشتر برش دهند؛ با رایج شدن دستگاه‌های فیوژن (fusion splicer) استفاده از کلیورهای Precision برای پشتیبانی از انواع مختلف splice توسعه یافتند.
ابزار مورد نیاز برای کلیور نمودن فیبر نوری
1.استریپر (stripper) تک کاره
با استفاده از استریپر تک کاره می‌توان پوشش پلاستیکی اولیه 250 میکرونی فیبرهای نوری و لایه‌های حفاظتی داخلی (Clad) با قطر 125 میکرون را به‌دقت و بدون آسیب رساندن به فیبر، جدا کرد. این ابزار باعث می‌شود که فرآیند آماده‌سازی فیبر برای کلیور، اتصالات و فیوژن‌ها به‌سرعت و با دقت بیشتری انجام شود.
2.کلیور فیبر نوری (Fiber Optic Cleaver)
کلیور فیبر نوری به گونه‌ای طراحی شده است که بتواند فیبر را با زاویه‌ای بسیار دقیق 90 درجه‌ای و با حداقل آسیب به ساختار فیبر، فیبر را برش دهد. برش دقیق فیبر نوری اهمیت زیادی دارد چرا که حتی یک انحراف کوچک در زاویه برش می‌تواند منجر به اتلاف سیگنال و کاهش کارایی سیستم انتقال داده شود. اغلب کیلورها دارای تیغه‌هایی بسیار تیز و مقاوم هستند که قادرند برش‌هایی با دقت میکرونی انجام دهند. برخی از Cleaverها قابلیت تنظیم برای برش در زاویه‌های مختلف را دارند و می‌توانند فیبر را برای کاربردهای خاص آماده کنند. این ابزار در انواع مختلف و با ویژگی‌های متفاوت در بازار عرضه می‌شود. انتخاب نوع مناسب آن به نیازهای خاص پروژه و نوع فیبر نوری بستگی دارد.
معرفی انواع کلیور فیبر نوری
- کلیور فیبر نوری Skycom
- کلیور فیبر نوری Comway
- کلیور فیبر نوری Fujikura
- کلیور فیبر نوری FC
- کلیور فیبر نوری Tawa
برش دقیق فیبر پایه و اساس موفقیت در فیوژن فیبر نوری است. بنابراین، کیفیت کلیورهای فیبر نوری به‌طور مستقیم بر کیفیت اتصالات فیبر نوری تأثیر می‌گذارد. در فرآیند اتصال فیبرها، دقت در برش و صاف نمودن لبه‌های فیبر بسیار اهمیت دارد، چرا که هر گونه خطا می‌تواند منجر به تضعیف سیگنال، افزایش تلفات و کاهش کیفیت ارتباطات شود. بنابراین، استفاده از تجهیزات دقیق و استاندارد در برش فیبر و رعایت اصول صحیح در فرآیند اتصال، از جمله موارد کلیدی برای تضمین عملکرد بهینه و پایدار در سیستم‌های فیبر نوری می‌باشد.
